草图与特征失败
零件特征通常沿“参考面 → 草图实体 → 闭合轮廓 → 特征 → 后续引用”逐级依赖。排障时应从最早不成立的一级开始，不要只在最后一个失败特征上反复修改参数。
无法进入或完成草图
| 现象 | 检查项 |
|---|---|
| 草图工具不可用 | 当前是否为可编辑零件；是否已选择基准面或平面面；是否还有其他命令 |
| 绘制没有落点 | 指针是否位于草图平面；捕捉设置是否把落点吸到非预期位置 |
Enter 没有结束绘制 | 焦点可能在输入框；先单击视口，再按 Enter，或使用界面完成按钮 |
Esc 后草图也退出了 | 连续按键可能先取消子命令、再退出草图；重新进入目标草图即可 |
| 删除键无效 | 必须处于草图编辑、非绘制状态，并先选中当前草图实体 |
进入草图后先画一条简单线验证平面和输入状态，再开始复杂轮廓。
上色草图轮廓没有出现
“上色草图轮廓”只能识别有效封闭区域。依次检查：
- 设置中“上色草图轮廓”是否开启。
- 轮廓端点是否真正重合，而不是视觉上接近。
- 是否存在细小缺口、重复线段、零长度实体或自相交。
- 参与边界的实体是否都在同一活动草图和平面内。
- 边界是否被设为构造几何；构造几何不形成实体轮廓。
- 剪裁或延伸后是否留下短小残段。
- 多轮廓是否存在不明确的相交或重叠边界。
可先隐藏复杂区域，逐段放大检查端点。必要时删除可疑段并重新绘制，比继续叠加修补线更容易获得稳定轮廓。
智能尺寸失败或几何跳变
- 核对选择组合是否对应需要的长度、距离、角度、半径或直径。
- 修改驱动尺寸会改变几何；参考尺寸只读取结果，不应承担驱动意图。
- 若新尺寸与已有约束重复，可能出现过定义或无法求解。
- 圆弧、圆、椭圆和样条的可用尺寸类型不同，不要只按屏幕外形判断。
- 输入新值前确认单位和数量级，避免把毫米值误输成角度或反之。
- 几何突然翻转时，撤销本次操作，先添加能稳定方向的基本尺寸或关系，再重试。

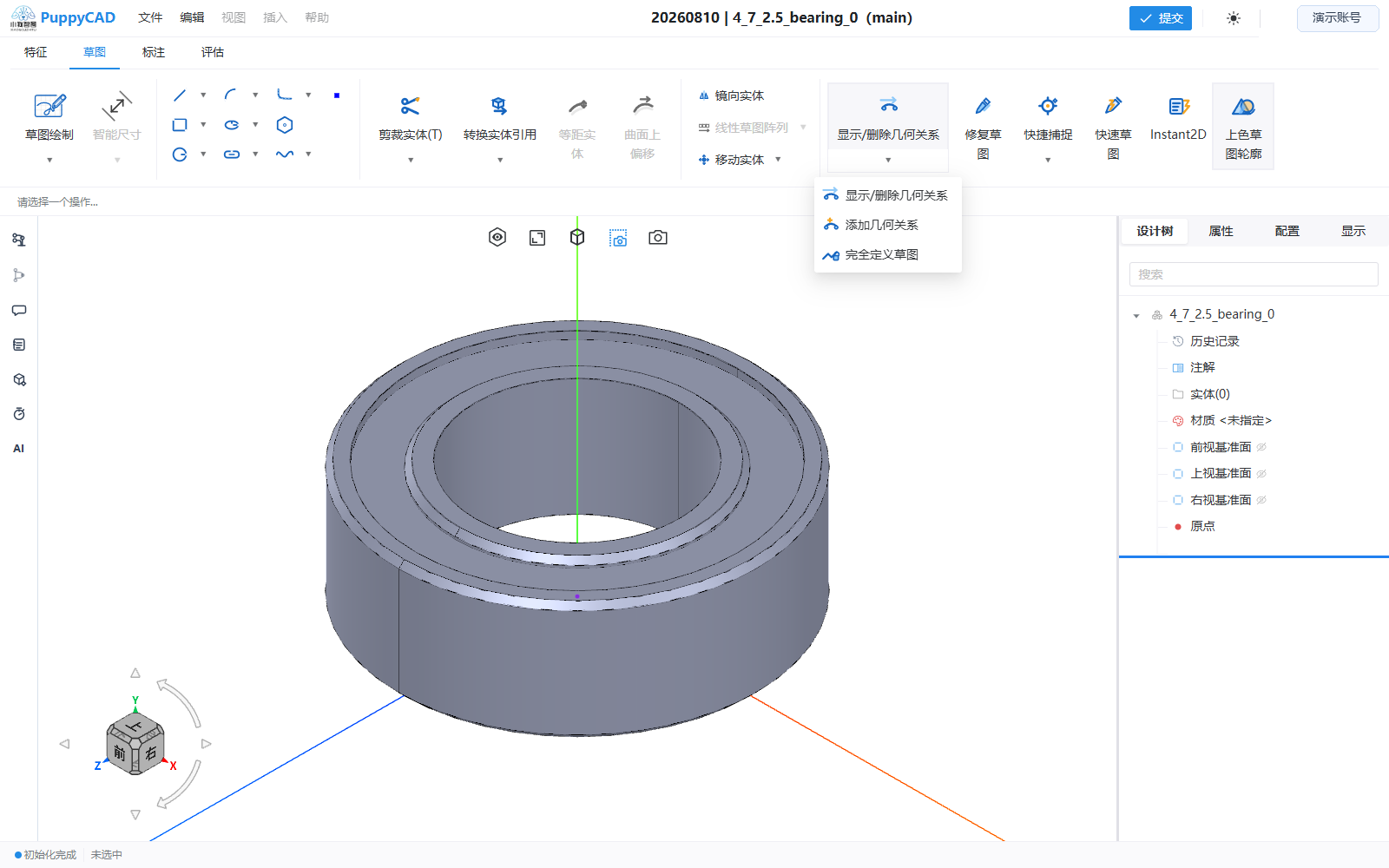

发生过定义时，保留表达设计意图所必需的最少约束，删除重复或互相冲突的尺寸。
拉伸失败
拉伸凸台/基体
检查：
- 已选择有效闭合轮廓，而不是构造线或开放链。
- 深度大于零，方向符合预期。
- 薄壁未开启时不要使用开放轮廓。
- 多轮廓组合不会产生自相交或退化实体。
- 拔模角与轮廓、深度组合在几何上可行。
拉伸切除
除以上条件外，切除体还必须与目标实体相交。若预览没有切除效果，先反转方向或增大深度，再检查目标实体是否为当前活动零件的可编辑实体。
旋转失败
- 选择有效轮廓。
- 选择一条明确的旋转轴或中心线。
- 轮廓不要以会产生自相交实体的方式跨越旋转轴。
- 角度应大于零并符合方向要求。
- 旋转切除的扫掠体必须与目标实体相交。
- 两方向角度组合不能形成重复、退化或互相覆盖的体积。
先用较小、单向角度验证轮廓与轴线，再增加完整角度和第二方向。
圆角与倒角失败
| 现象 | 常见原因 | 处理 |
|---|---|---|
| 选中边后没有预览 | 选中的不是可处理实体边，或边引用已失效 | 清除选择，从当前结果实体重新选边 |
| 小半径成功、大半径失败 | 半径超过邻近面可容纳范围 | 从较小值开始，逐步增加并观察局部几何 |
| 多边一次失败 | 某一条边不兼容或边集合相互影响 | 分批选择，定位第一条失败边 |
| 编辑后原边找不到 | 上游特征改变了拓扑 | 先修复上游第一个失败特征，再重新建立引用 |
| 倒角方向不符 | 边两侧面和参数方式决定方向 | 切换方向或重新选择边，核对预览后确认 |
圆角、倒角不是修复无效实体的工具。输入实体本身存在退化面、零长度边或自相交时，应先修复上游轮廓和特征。
设计树出现失败链
后续特征依赖上游结果。一个早期草图、参考几何或特征失败时，后续节点可能同时失效。
- 在设计树中找到最早出现异常的节点。
- 检查其源草图、参考面、轴、轮廓和参数。
- 修复并确认该节点能够生成稳定结果。
- 再按设计树顺序检查后续特征。
- 对因拓扑变化失效的边、面引用重新选择。
不要从最后一个失败节点逆向逐个打补丁；上游恢复后，部分后续节点会自然恢复。
最小复现方法
问题难以判断时，在同一文档中建立最小验证链：
- 使用标准基准面创建简单矩形或圆。
- 只添加一个目标尺寸。
- 创建单向拉伸或旋转。
- 只对一条边应用小圆角或倒角。
最小链成功说明命令本身可用，问题集中在原轮廓、参数或引用；最小链也失败时，记录具体步骤、参数、错误提示和项目版本反馈支持人员。
