产品总览

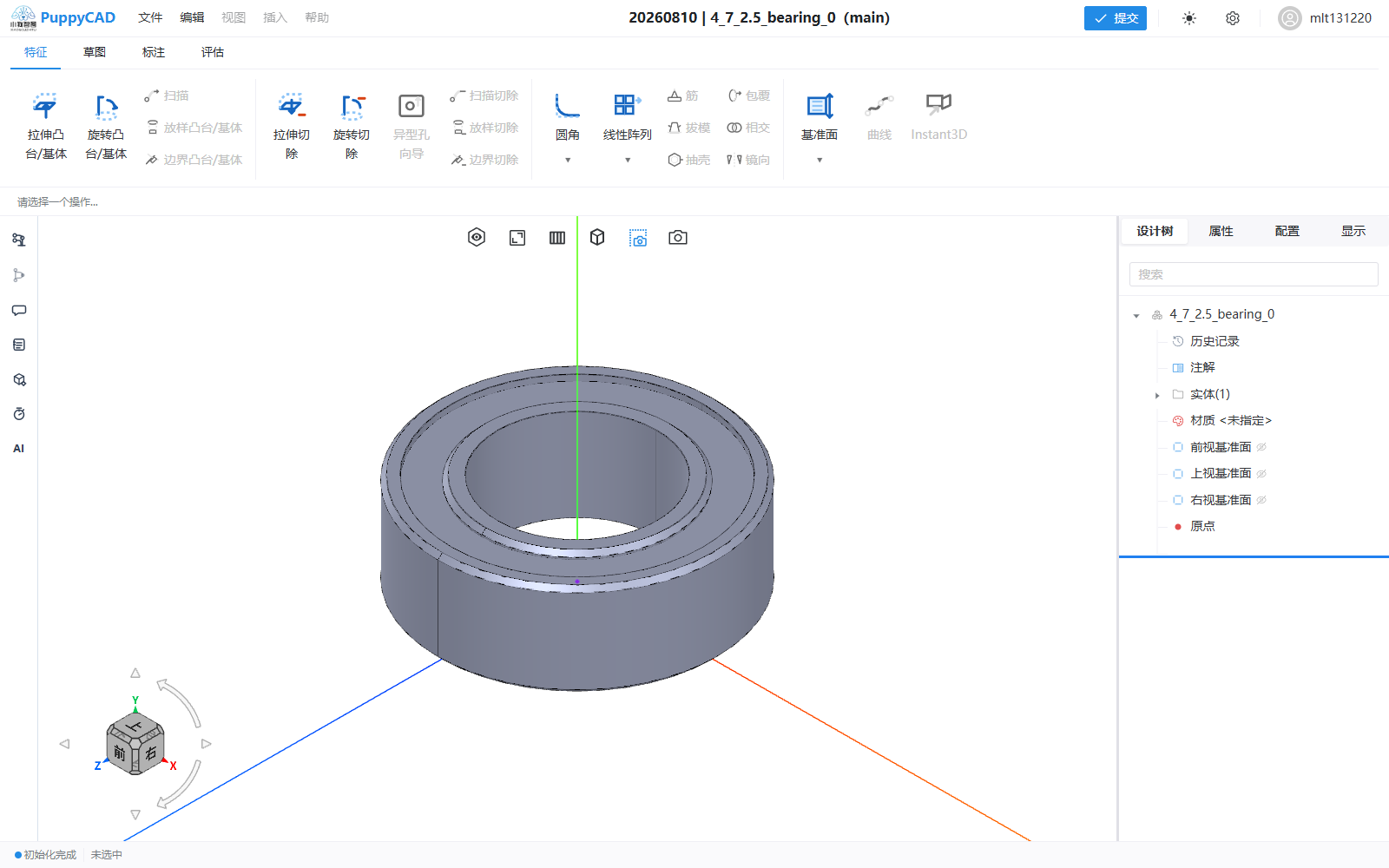

零件上下文围绕草图、特征、设计树和三维实体组织。

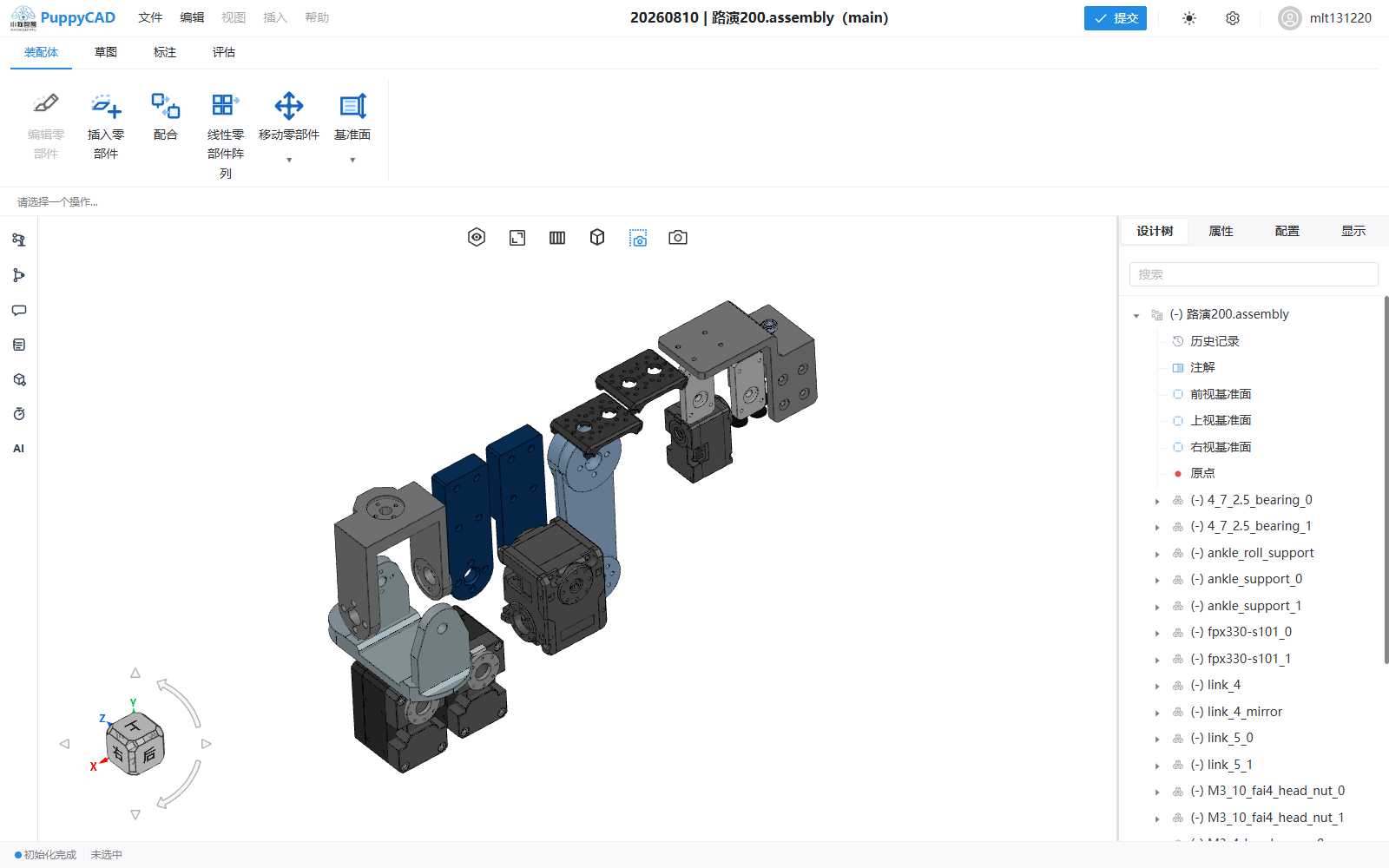

装配上下文围绕组件、配合、阵列和装配结构组织。

PuppyCAD 是面向浏览器的三维 CAD 应用。二维草图、零件特征、装配设计、剖面检查和文件交付均在同一工作区完成，项目成员可从在线项目或兼容的 .puppy 离线包继续工作。

产品能力

PuppyCAD 当前围绕三条核心设计链路提供能力：

1. 零件设计：选择平面创建草图，使用尺寸、镜向、圆周阵列和等距实体整理轮廓，再通过拉伸、旋转、圆角或倒角生成实体。
2. 装配设计：插入已有零部件，调整位置和姿态，通过配合确定组件关系，并使用线性零部件阵列创建重复实例。
3. 检查与交付：使用设计树、选择高亮、标准视图、剖面视图和测量检查模型，通过 .puppy、STEP 或 GLB 完成交付。

工作区组成

编辑工作区由以下区域组成：

• 顶部菜单和命令工具栏：启动全局操作及草图、特征、装配、评估命令。
• 左侧工作区入口：查看提交记录、装配节点与分支等项目上下文。
• 中央三维视口：查看模型、选择几何和进行直接交互。
• 右侧设计树与属性面板：查看模型结构，设置命令输入并确认结果。
• 视图工具栏：切换显示模式、剖面视图、标准方向、投影方式和适合窗口。

完整区域说明参见界面导览。

三种访问模式

模式	用途	是否允许修改模型
编辑器	创建、编辑、装配和导出模型	是
项目预览	查看项目已发布版本	否
历史版本预览	查看指定提交，并按入口继续编辑	预览时否

具体行为参见进入项目与选择工作模式。

当前边界

本站不会把尚未开放的入口描述为可用功能。当前版本不包括 3D 草图、扫描、放样、边界特征、异型孔向导、筋、拔模、抽壳等未开放能力。完整清单参见功能与支持范围。

推荐阅读顺序

1. 典型应用场景与工作流
2. 核心概念
3. 快速入门
4. 使用手册
