典型应用场景与工作流

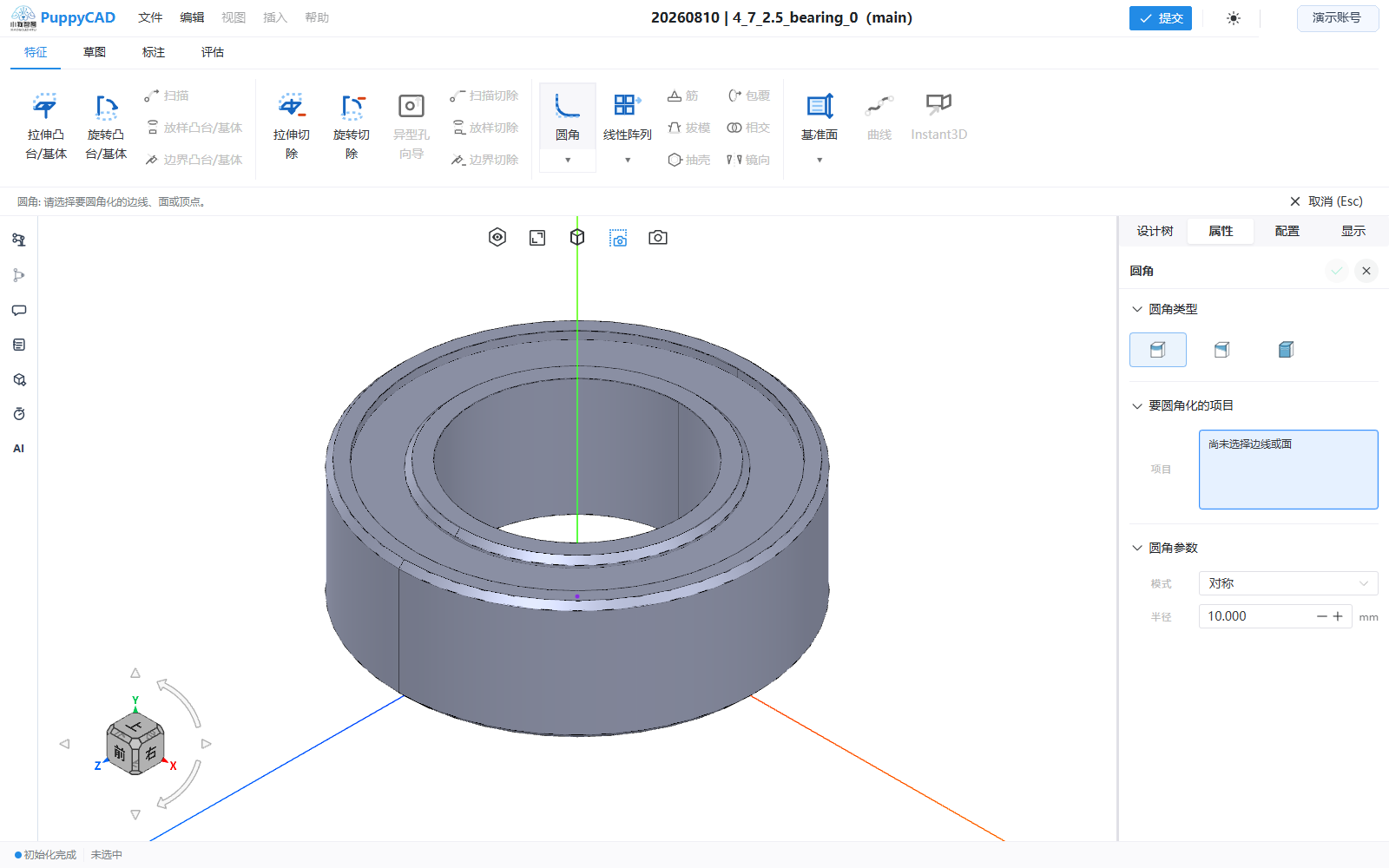

零件工作流在基础实体之后进入边线选择、参数设置和特征细化。

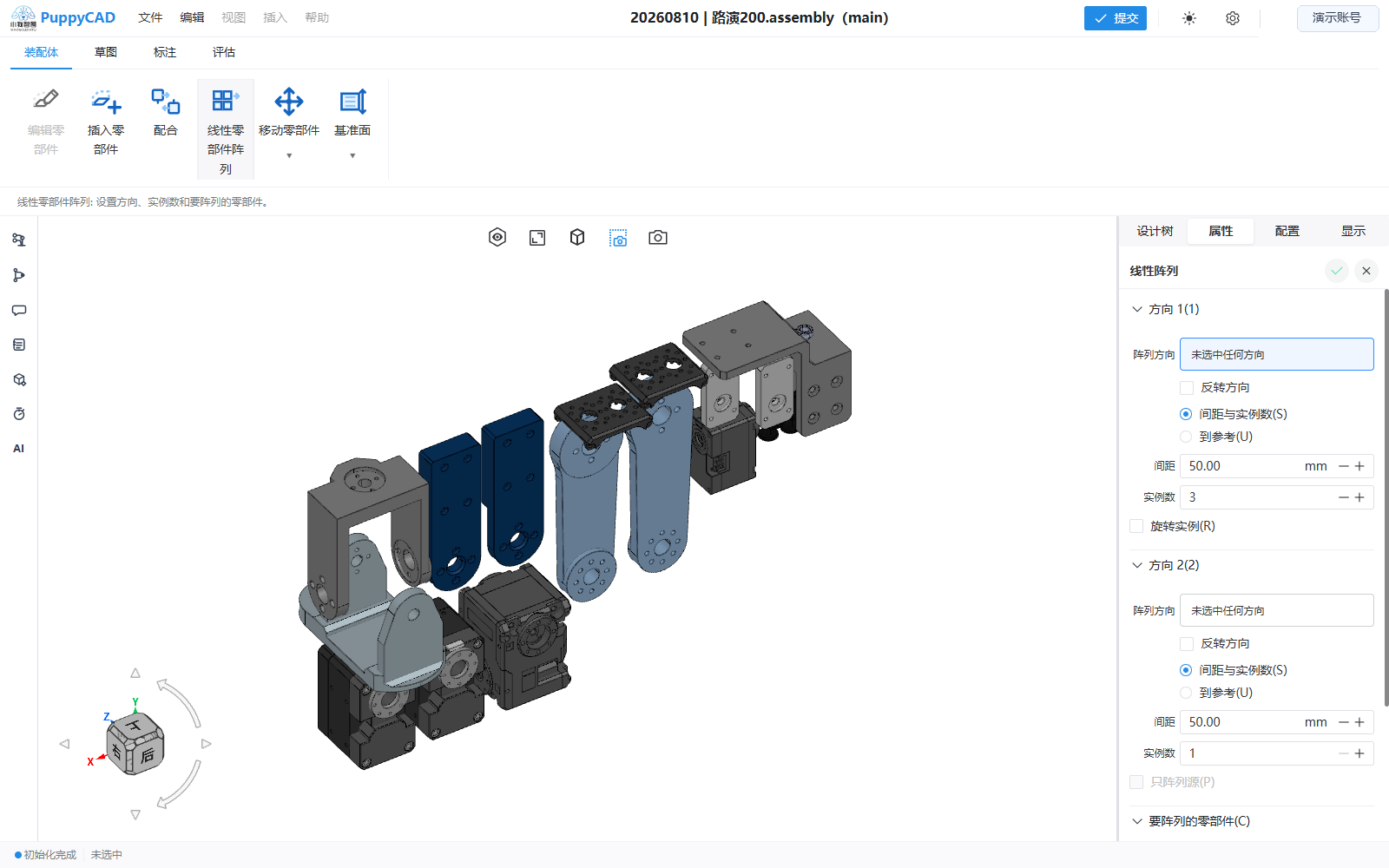

装配工作流在组件定位后还可通过方向、间距和实例数组织重复组件。

PuppyCAD 的操作围绕模型上下文组织。开始前先确认当前打开的是零件还是装配体，再选择对应工作流。

创建零件

适用于从二维轮廓创建单个三维实体或继续加工已有实体。

1. 在设计树中选择默认基准面、用户基准面或模型的平面面。
2. 进入二维草图并绘制轮廓。
3. 使用智能尺寸、剪裁、等距、镜向、圆周阵列或实体变换整理草图。
4. 退出草图，通过拉伸或旋转生成实体。
5. 使用特征圆角、倒角或参考几何体完成细化。
6. 在设计树中检查草图、特征和实体的顺序。
7. 使用测量、标准视图或剖面视图复核结果，再按目标格式导出。

完整示例参见完成第一个零件。

创建装配体

适用于把多个已有零部件组合成产品结构。

1. 进入装配体项目。
2. 使用“插入零部件”选择并放置组件。
3. 根据需要移动或旋转零部件，使参考几何接近目标位置。
4. 选择两个兼容的面、边、轴或点，创建标准配合。
5. 对重复组件使用线性零部件阵列。
6. 在设计树中检查零部件、配合和阵列节点。
7. 拖动允许移动的组件，验证配合求解结果。

完整示例参见完成第一个装配体。

查看和评审模型

适用于不修改模型的内部评审或客户查看。

• 在项目预览中查看已发布版本。
• 在历史版本预览中选择特定提交。
• 使用旋转、平移、缩放、标准视图和显示模式检查模型。
• 在可编辑项目中建立剖面定义，检查实体内部结构；历史只读预览只允许开关已经保存的剖面。
• 使用设计树定位结构，使用测量读取几何结果。
• 历史版本预览不会直接改写当前工作模型。

交换和交付模型

交付目标	建议格式
在 PuppyCAD 中继续查看、选择和装配	.puppy
与支持 STEP 的 CAD 或制造流程交换实体	.step / .stp
向三维展示或可视化流程交付模型	.glb

导出前应先确认可见模型、装配位置和当前设计树状态。剖面视图是观察状态，不会把剖切结果写入 STEP 或 GLB。格式差异参见文件格式与数据边界。
