完成第一个装配体

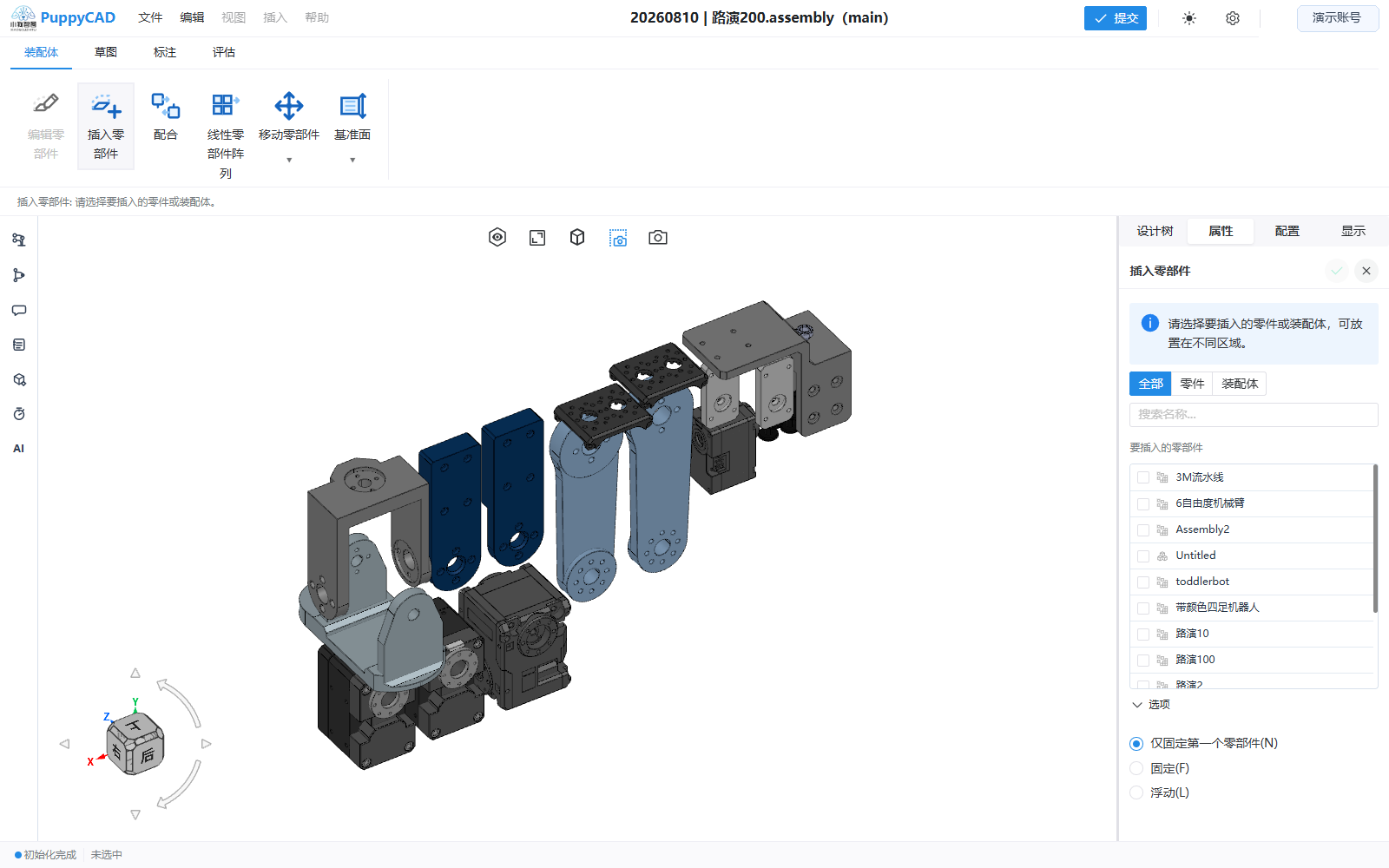

插入命令会在右侧列出可用零件和装配体，并提供固定、浮动和重复放置选项。

配合时视口高亮与面板中的两项几何选择应一一对应，再选择类型和对齐方向。

本教程介绍插入两个零部件、调整位置并创建一个标准配合的基本流程。

前置条件

• 当前处于可编辑的装配体项目。
• 项目上下文中存在可插入的零部件或节点版本。
• 设计树、节点与分支信息已经加载完成。

插入零部件

1. 在“装配体”页签选择“插入零部件”。
2. 在属性面板列表中选择目标零部件。
3. 将指针移动到视口，检查放置预览。
4. 单击放置第一个实例；继续单击可放置更多实例。
5. 按 Esc 结束插入会话。
6. 在设计树中确认新零部件节点已经出现。

调整位置

1. 选择一个允许移动的零部件。
2. 选择“移动零部件”或其下拉菜单中的“旋转零部件”。
3. 在属性面板中选择移动或旋转方式。
4. 在视口中拖动组件并观察预览。
5. 确认操作。

固定组件不能直接移动。需要移动时，先在设计树右键菜单中确认其固定或浮动状态。

创建配合

1. 选择“装配体 > 配合”。
2. 依次选择来自两个不同组件的兼容几何对象。
3. 在属性面板中查看当前可用配合类型。
4. 选择重合、同心或其它符合设计意图的类型。
5. 检查对齐方向和预览。
6. 确认配合。

配合类型由几何组合决定。例如两个平面通常可创建重合、平行、垂直、距离或角度配合；圆柱类对象通常可创建同心配合。

验证装配

1. 在设计树中确认配合节点存在。
2. 拖动浮动组件，检查受约束自由度是否正确。
3. 使用撤销和重做检查装配操作可恢复。
4. 使用标准视图和适合窗口检查组件位置。
5. 打开“剖面视图”，选择合适的标准基准面检查组件之间的内部位置；剖面只改变显示，不会移动或切除零部件。

下一步可阅读标准配合概览与选择规则和移动与旋转零部件。
