完成第一个零件

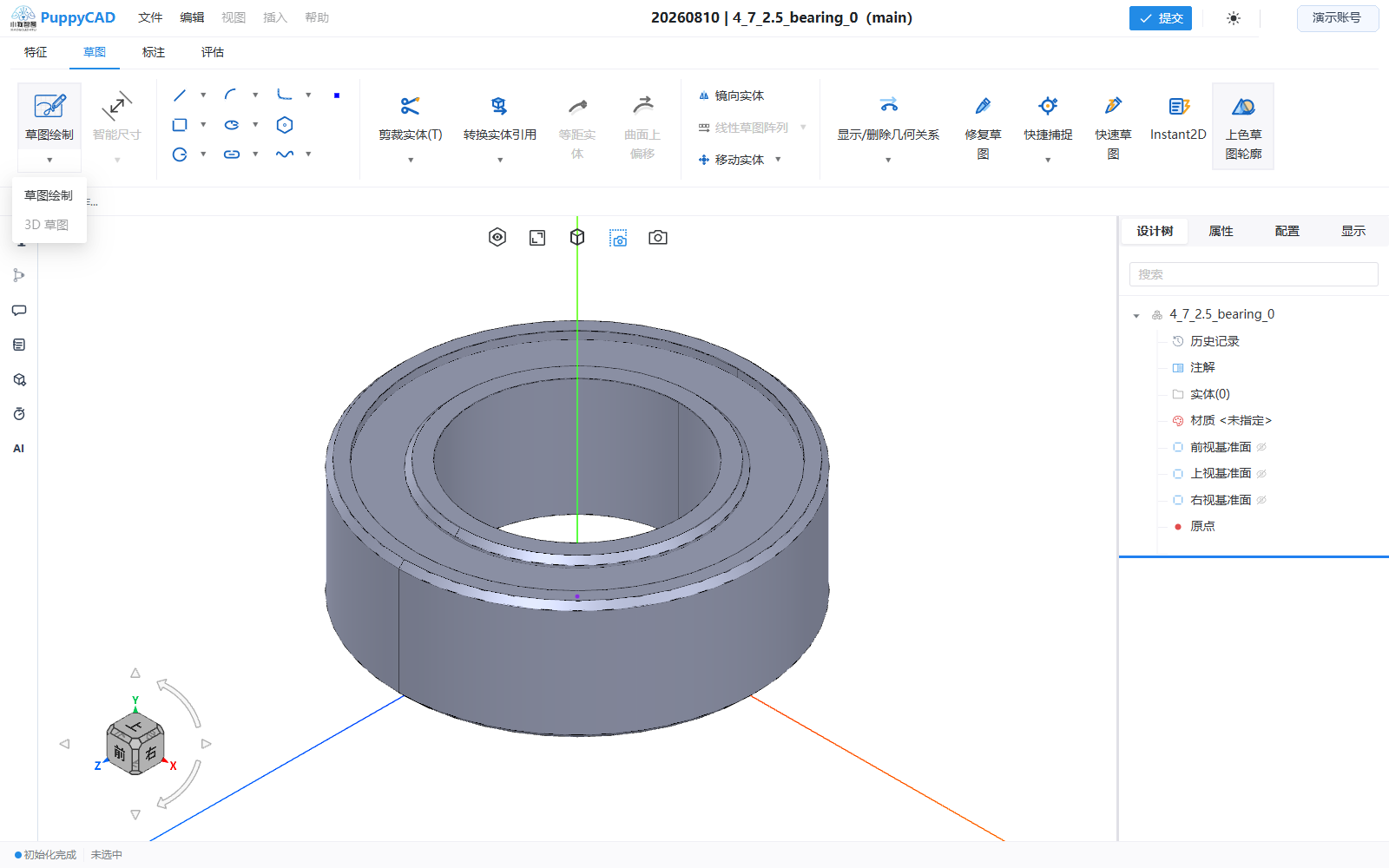

在零件环境切换到“草图”页签，并从下拉菜单启动二维草图。

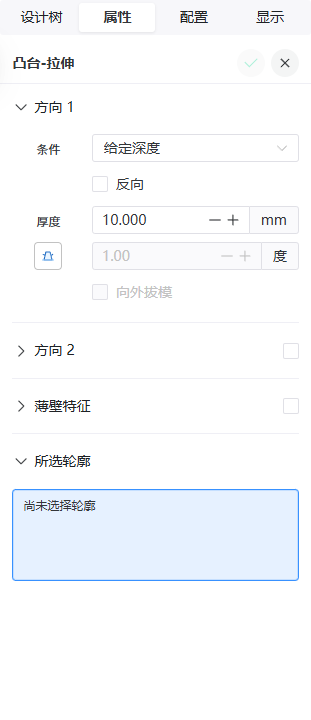

拉伸时依次检查方向、深度、薄壁选项、轮廓和预览。

本教程创建一个带圆孔和圆角的简单板件，用于体验“草图—特征—细化—检查”的零件建模流程。

前置条件

• 当前处于可编辑的零件项目。
• 设计树和视口已经加载完成。
• 当前没有其它命令处于预览状态。

创建草图

1. 在设计树中选择“前视基准面”，或在视口中选择一个平面面。
2. 在“草图”页签选择“草图绘制”。
3. 选择“矩形”，在视口中依次指定两个对角点。
4. 选择“圆”，在矩形内部指定圆心和半径点。
5. 需要精确绘制直线时，在落下终点后直接键入长度；“长度”输入会自动获得焦点，并保持先绘制的起点不动。
6. 使用“智能尺寸”为板长、板宽和圆孔添加尺寸。若出现过定义提示，选择转换为从动尺寸，或取消并删除重复约束。
7. 按 Esc 结束当前绘制工具，检查矩形和圆均属于当前草图。
8. 退出草图。

如果草图入口要求重新选择平面，说明当前没有有效草图平面。返回设计树或视口重新选择平面后再启动命令。

创建拉伸特征

1. 选择刚创建的草图或其中的有效封闭轮廓。
2. 在“特征”页签选择“拉伸凸台/基体”。
3. 在属性面板中设置拉伸深度和方向。
4. 检查预览：矩形区域应形成板件，圆形轮廓应形成孔洞区域或按当前轮廓选择规则参与结果。
5. 预览正确后确认命令。

如果目标是先创建完整板件再切孔，可以只用矩形创建第一次拉伸，再在板件表面创建圆草图并执行“拉伸切除”。

添加圆角

1. 退出其它命令并选择板件的一条或多条外边。
2. 选择“特征 > 圆角”。
3. 在属性面板中设置半径。
4. 确认选择列表和预览边界。
5. 确认命令。

检查结果

1. 使用 F 适合窗口。
2. 切换带边线上色，检查孔和圆角边界。
3. 在设计树中确认草图、拉伸和圆角按顺序出现。
4. 尝试撤销和重做，确认模型可恢复。
5. 打开“剖面视图”，使用前、上或右基准面检查圆孔与内部边界；检查完成后取消剖面命令。

下一步可阅读拉伸凸台/基体与拉伸切除和特征圆角与倒角。
