标准配合概述

标准配合的完整输入链包括几何选择、配合类型、参数、对齐方向和结果列表。

配合通过两个装配几何实体定义零部件之间的位置和方向关系。PuppyCAD 会根据选择组合计算可用配合类型、预览结果和求解状态。

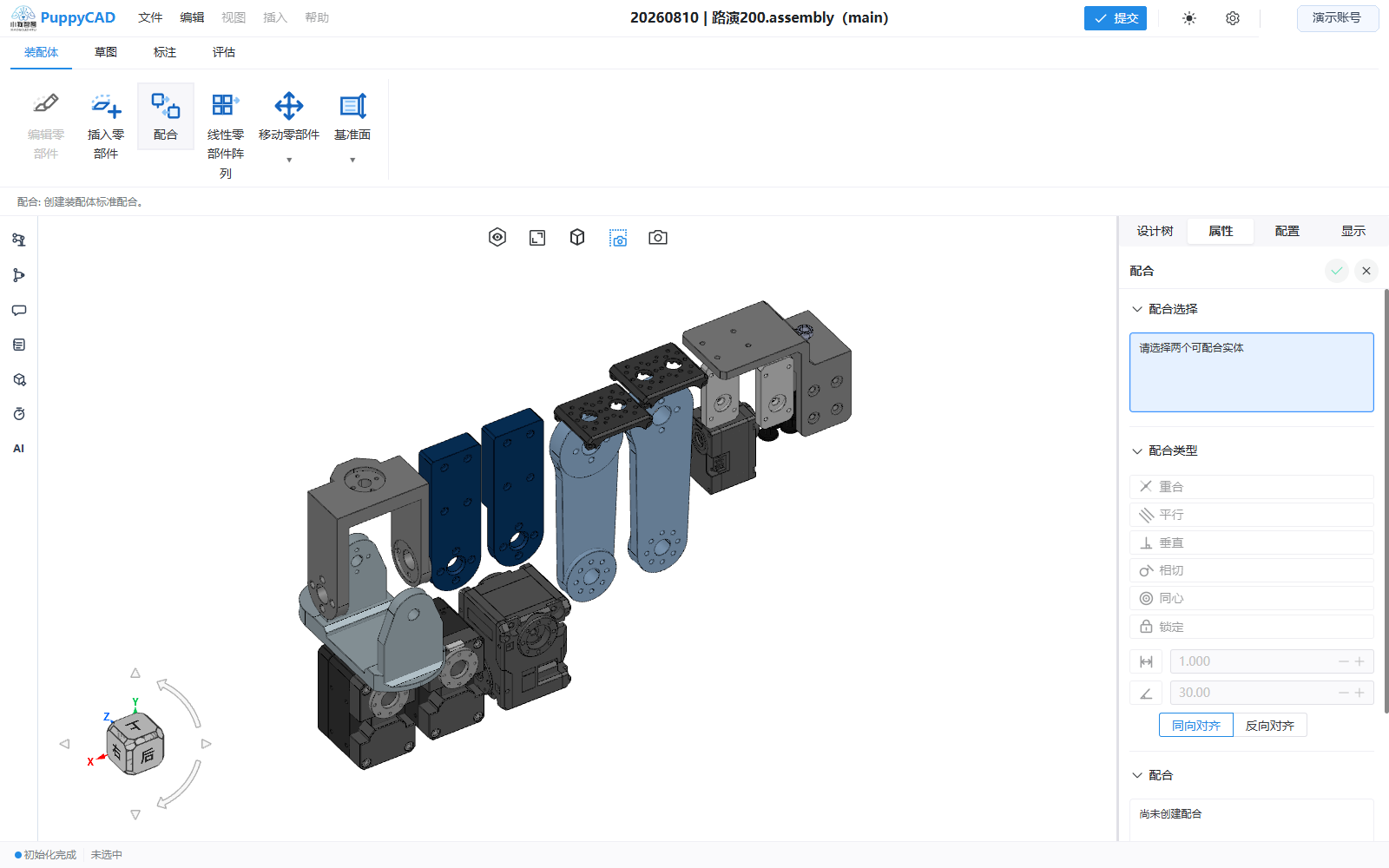

视口选择、设计树和属性面板共同组成配合工作区。

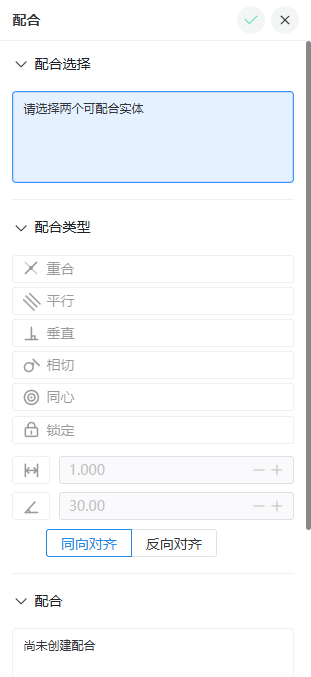

面板根据两个几何选择动态启用兼容配合，并显示已提交结果。

创建配合

1. 打开可编辑装配体，单击“配合”。
2. 激活“配合选择”，在两个不同零部件上依次选择实体。
3. 在“配合类型”中选择已启用的关系。
4. 按需要设置同向/反向对齐、距离、角度、反转尺寸或锁定旋转。
5. 检查预览。
6. 确认创建。新配合会加入本次会话列表和设计树配合文件夹。

两个选择必须来自不同组件。属性面板中禁用的类型表示当前几何组合不兼容，或会与现有装配状态冲突。

当前配合类型

类型	作用
重合	使点、线、面或受支持解析几何按重合语义对齐
平行	使两个方向或平面保持平行
垂直	使两个方向或平面保持 90°
相切	使受支持平面、圆柱、圆锥、球或轴线组合相切
同心	使轴线、圆形中心或受支持中心对象同轴/同心
锁定	锁定两个组件当前相对位姿
距离	保持给定线性距离
角度	保持给定方向角度

选择槽位

“配合选择”最多显示两个参与实体。需要替换其中一个时，先激活对应条目，再选择新的几何。替换后系统会重新计算兼容类型、默认参数和预览。

角度配合还可显示独立“参考实体”槽位，用于稳定角度方向。未指定时系统使用自动参考。

预览与对齐

• “显示预览”控制是否实时显示求解结果。
• “使第一个选择透明”便于观察被遮挡的第二选择。
• “同向对齐 / 反向对齐”切换方向分支，仅在当前配合支持时启用。
• 切换配合类型或参数后，两个选择会保持高亮，便于核对输入。

预览是提交前的求解结果。预览失败或产生明显跳转时，不要直接确认；先检查选择方向和现有配合。

编辑、抑制和删除

在设计树的配合节点上可执行：

• 编辑：恢复参与实体和参数到属性面板。
• 抑制 / 解除抑制：临时让配合不参与求解或重新参与。
• 删除：移除配合定义。

同心配合还可在属性面板或设计树中锁定旋转。配合文件夹可批量处理符合条件的同心旋转锁定。

避免过定义

每条配合都应消除明确自由度。创建前先拖动零部件理解当前运动，再添加最少必要配合。系统提示过定义时，应删除或抑制重复关系，而不是继续增加配合。

典型顺序：同心定位轴线 → 重合定位端面 → 按需求锁定旋转。若设计允许转动，不要启用锁定旋转。
