移动与旋转零部件

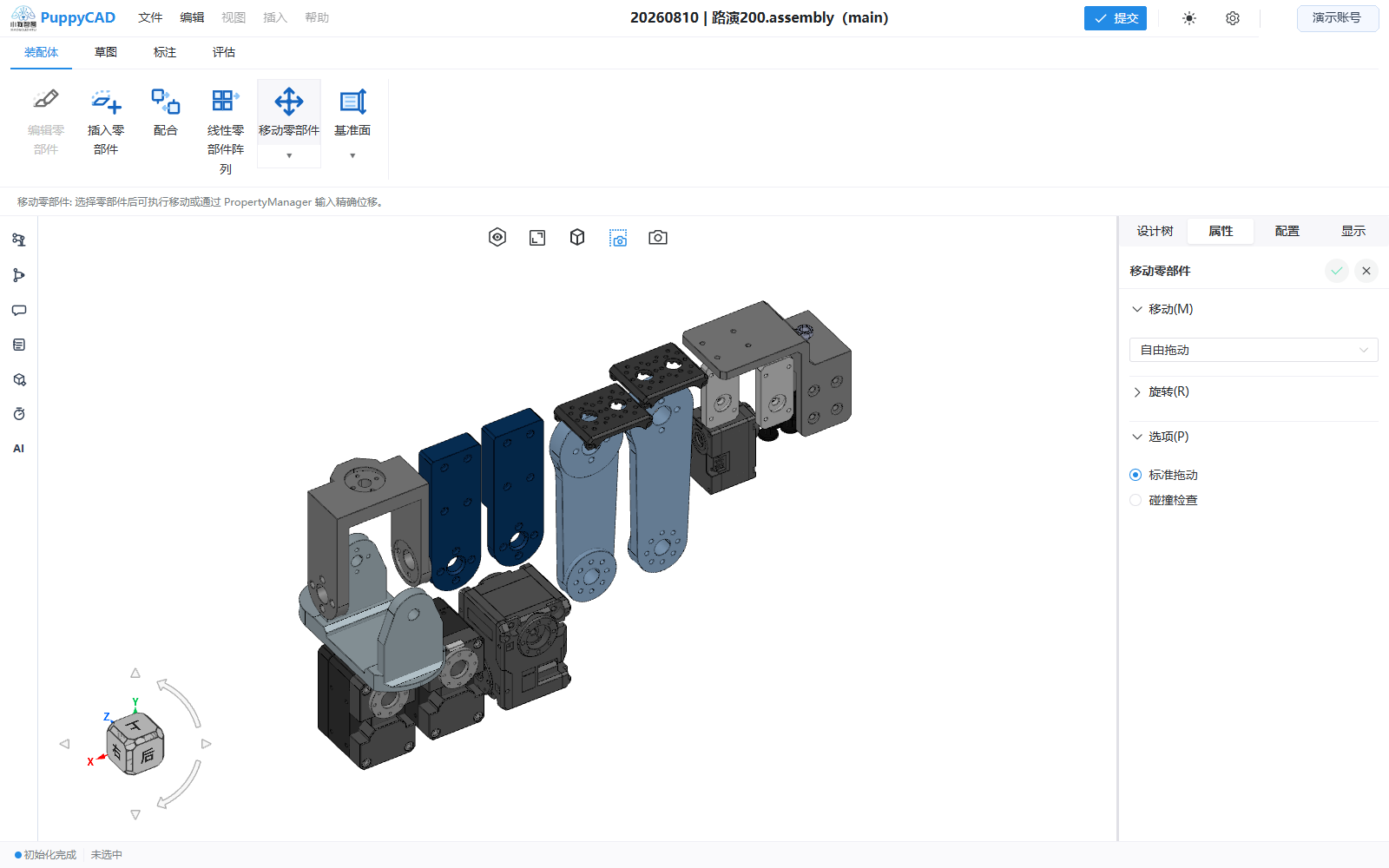

从下拉菜单选择移动或旋转模式。

面板用于确认目标组件和移动约束。

移动与旋转用于装配初步摆放、检查剩余自由度和精确调整位置。已固定或被配合完全约束的零部件不能任意移动；操作应遵守当前装配关系。

移动模式

模式	操作
自由拖动	在视口拖动零部件，按当前允许自由度移动
沿装配体 XYZ	沿装配体全局 X、Y、Z 方向拖动
沿实体	先选择参考轴/面/特征直线/特征面，再选择零部件拖动
由 Delta XYZ	输入 ΔX、ΔY、ΔZ 毫米增量并单击“应用”
到 XYZ 位置	输入目标 x、y、z 坐标并单击“应用”

“沿实体”的操作顺序是先选参考，再选零部件。线、轴提供一维方向；平面或特征面提供平面内运动参考。普通特征曲线和不具备明确平面语义的曲面不作为当前沿实体参考。

旋转模式

模式	操作
自由拖动	在允许自由度内交互旋转零部件
对于实体	围绕选择的直线、边或轴旋转
由 Delta XYZ	输入绕装配体 X、Y、Z 轴的角度增量并应用

角度增量以度为单位。应用前检查正负方向，避免通过多次相反旋转抵消误操作。

标准操作

移动时同时观察目标组件、装配坐标方向和属性面板状态，避免把视图方向误作装配方向。

1. 选择“移动零部件”或“旋转零部件”。
2. 在属性面板选择输入模式。
3. 按模式选择参考实体和目标零部件，或输入数值。
4. 观察实时位置、方向和配合响应。
5. 确认命令，检查设计树与装配状态。

工具保持激活时可继续处理其他浮动零部件。需要结束时使用确认、取消或 Esc。

碰撞检查

在“选项”中把“标准拖动”切换为“碰撞检查”，可配置：

• 检查所有零部件之间。
• 只检查选择的零部件集合。
• 碰撞时停止。
• 仅检查被拖动的零件。

选择指定检查集合时，先激活零部件列表并完成选择，再恢复拖动。碰撞检查会增加计算量；大型装配体优先缩小检查范围。

与配合的关系

零部件只能沿配合保留的自由度运动。例如同心配合通常保留轴向滑动和绕轴旋转，增加端面重合后会消除轴向滑动，启用同心“锁定旋转”后还会消除绕轴旋转。

若零部件完全不动：

1. 检查是否固定。
2. 检查是否已被配合完全约束。
3. 检查当前参考实体和输入模式。
4. 查看配合文件夹是否存在过定义或错误状态。

提交后检查

• 数值移动是否按装配坐标而非视图方向解释。
• 配合是否仍处于已求解状态。
• 碰撞停止位置是否符合预期。
• 自由拖动是否只保留设计允许的自由度。
• 撤销能否恢复移动或旋转前的姿态。
