拉伸凸台与拉伸切除

拉伸凸台：设置方向、深度和轮廓。

凸台与切除命令位于特征工具栏的不同分组。

拉伸把草图区域沿草图法线方向延伸。凸台增加材料，切除从已有实体移除材料；两者共用轮廓和方向定义。

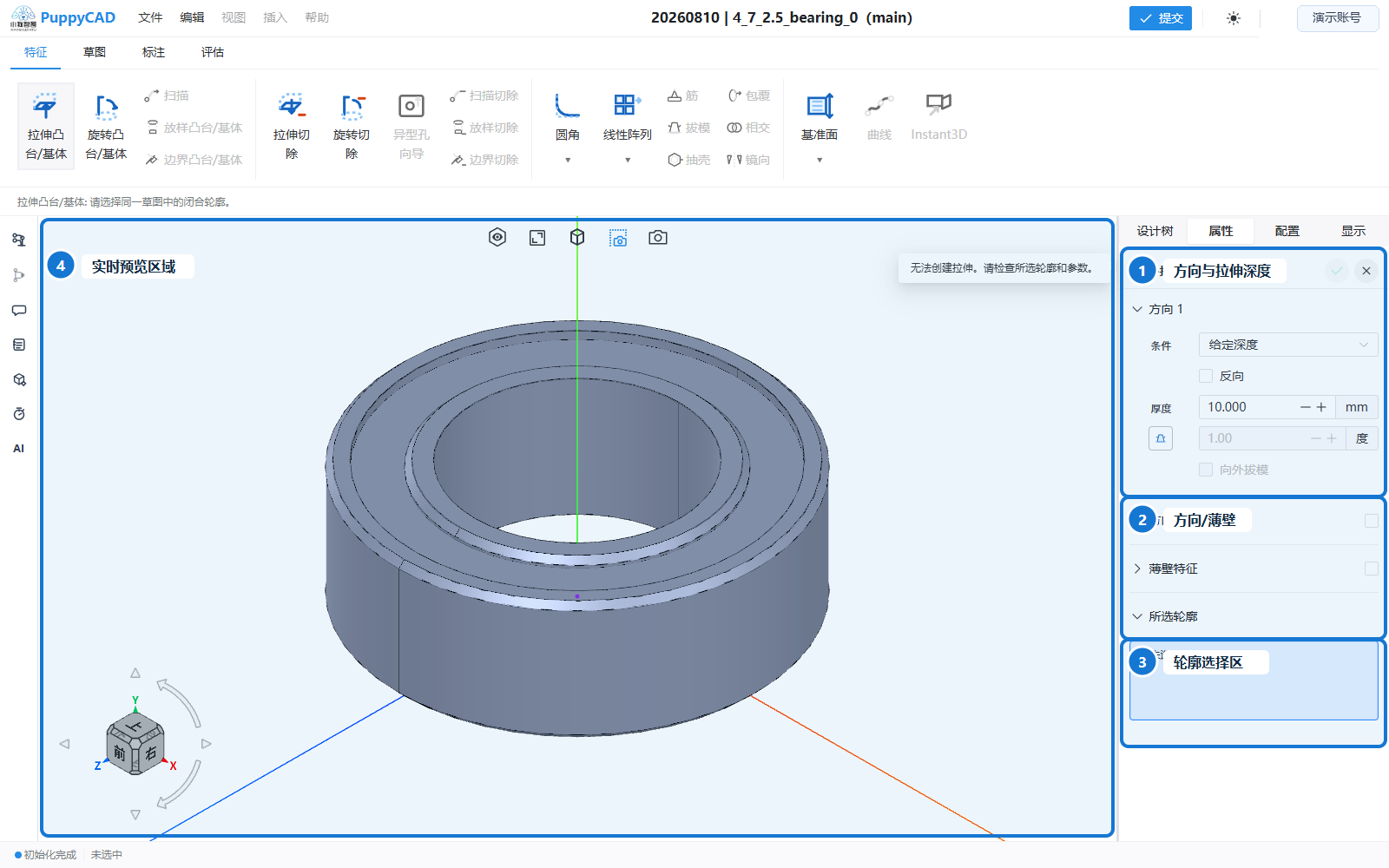

创建拉伸凸台

1. 准备一个或多个有效草图轮廓。
2. 选择“拉伸凸台/基体”。
3. 激活“所选轮廓”，在视口中选择目标区域。
4. 在“方向 1”设置给定深度。
5. 按需要切换“反向”、拔模、方向 2 或薄壁特征。
6. 检查预览后确认。

“所选轮廓”可以包含多个区域。选择前建议开启草图轮廓上色，确保每个区域边界正确。

创建拉伸切除

1. 确认模型中已有实体，且切除轮廓会与实体相交。
2. 选择“拉伸切除”。
3. 选择一个或多个轮廓。
4. 设置深度和方向。
5. 需要保留轮廓另一侧材料时，切换“反侧切除”。
6. 检查切除预览并确认。

“反侧切除”和凸台的“反向”语义不同：反向改变拉伸方向，反侧切除改变轮廓哪一侧作为切除范围。切换后必须观察实际预览。

方向 1 与方向 2

当前终止条件为“给定深度”，长度单位为毫米，最小有效输入为 0.001 mm。

• 方向 1：主拉伸方向和深度。
• 方向 2：可选的第二方向，启用后独立设置深度和拔模。
• 反向：翻转方向 1 的法线方向。

需要以草图平面为中心得到对称厚度时，可使用两个方向设置相同深度；不要把单个方向深度误当作总厚度。

拔模

在方向分组中启用拔模后，可设置 0° 至 90° 的角度，并选择是否“向外拔模”。拔模会让侧壁随拉伸方向倾斜。

拔模角过大或轮廓局部过窄时，侧壁可能相交并导致预览失败。先用较小角度验证方向，再逐步调整。

薄壁特征

薄壁特征把开放或闭合轮廓转换为具有壁厚的拉伸结果。支持：

类型	参数
单向	一个厚度，可反向
两侧对称	一个厚度，围绕轮廓两侧对称生成
双向	厚度 1 与厚度 2 分别控制两侧

“顶端加盖”用于需要封闭端部的薄壁结果，并可设置后端盖厚度。闭合轮廓与开放轮廓的几何效果不同，应以预览为准。

编辑已有拉伸

1. 在设计树右键拉伸特征，选择编辑。
2. 修改深度、方向、轮廓、拔模或薄壁设置。
3. 检查所有依赖该特征的后续对象。
4. 确认并等待重建完成。

编辑时尽量保留原轮廓引用。替换轮廓区域或改变草图拓扑可能使后续选择的边、面失效。

常见失败

• 轮廓未闭合、含自交或意外重叠。
• 所选区域为构造几何或没有形成可用区域。
• 深度为零或过小。
• 切除工具体不与任何实体相交。
• 薄壁厚度大于局部可容纳范围。
• 拔模导致侧壁相交。

先回到草图检查上色区域，再缩减参数定位原因。
