实体圆角与倒角

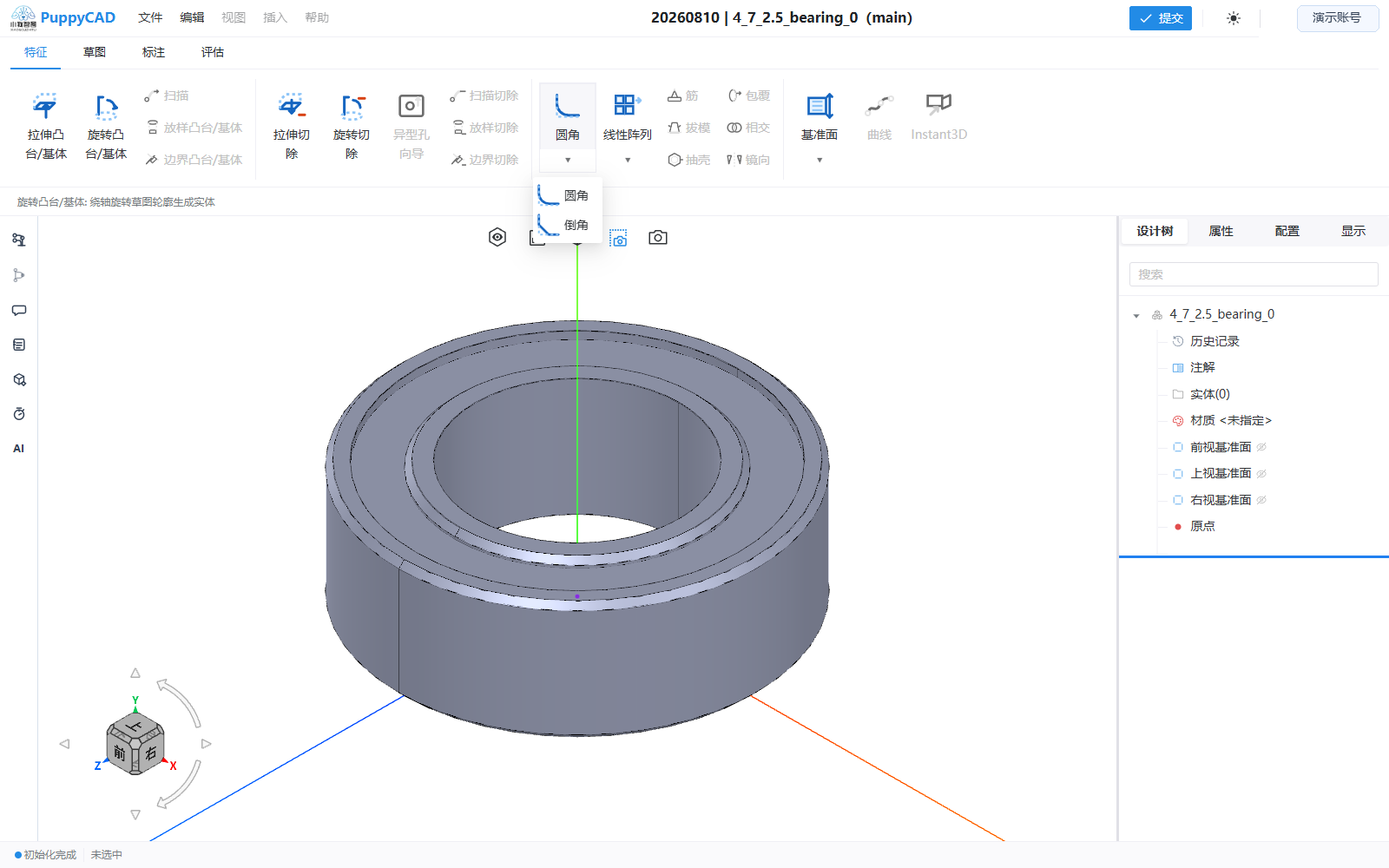

从同一工具组选择实体圆角或倒角。

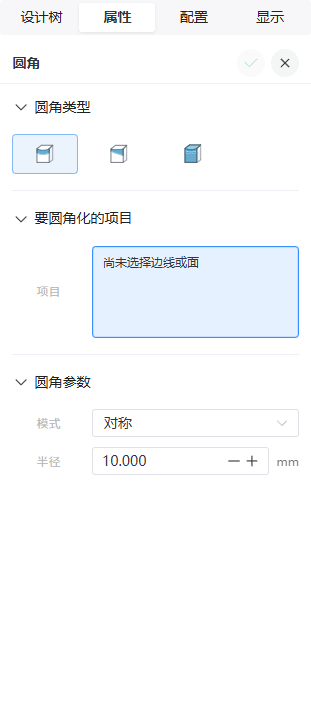

圆角面板用于收集边线或面并设置半径。

实体圆角和倒角作用于已有三维实体。圆角创建光滑过渡，倒角创建平面截切。它们依赖模型边、面或顶点的稳定引用，通常应放在主要凸台和切除之后。

圆角类型

固定大小圆角

适合多条边使用统一半径。可选择边或面，并设置半径、对称/非对称模式、方向和溢出方式。纯边选择时可使用非对称半径；包含面选择时按当前可用模式操作。

部分边线参数可限制圆角只作用于边的一段：

• 无限制。
• 距离等距。
• 百分比等距。
• 参考等距；参考对象为点。

变量大小圆角

适合同一条边沿长度方向使用不同半径。选择边后，通过端点和控制点设置局部半径，并选择平滑或直线过渡。控制点越多，定义越复杂；应只添加表达设计所需的控制点。

面圆角

通过“面组 1”和“面组 2”建立两组面之间的过渡，可设置半径、对称/非对称或弦宽模式，并在需要时选择帮助点。

倒角类型

类型	主要输入	典型用途
角度—距离倒角	边/面、距离、角度、方向	用角度控制斜面
距离—距离倒角	边/面、距离 1、距离 2	非对称截边
顶点倒角	一个顶点、1 至 3 个距离	三面角局部截切
等距面倒角	支撑面、距离和模式	以相邻面为距离参考
面—面倒角	两组面、距离/模式	在两面之间生成倒角

属性面板会根据当前倒角类型限制可选对象。按钮或输入不可用时，先检查选择类型，而不是强制选择其他拓扑。

通用操作流程

1. 在“特征”页签选择圆角或倒角。
2. 选择目标类型。
3. 激活对象列表，选择边、面或顶点。
4. 输入半径、距离、角度或控制点参数。
5. 检查选择高亮、引导标注和实体预览。
6. 确认命令。

选择多条边时，应逐条检查预览。一个无效边可能使整组求解失败；可先用单边验证参数，再逐步增加选择。

编辑已有特征

从设计树右键圆角或倒角并选择编辑。修改类型时，原选择可能不再兼容；某些类型之间不能在编辑状态直接切换，需要新建对应特征。

编辑后检查：

• 半径或距离是否超过相邻面可容纳范围。
• 多条边的过渡是否在角点处连续。
• 下游特征引用的边或面是否仍存在。
• 实体数量和拓扑是否符合预期。

常见失败

• 半径大于局部边长或曲面空间。
• 倒角距离使截切面相交或越过邻接边。
• 变量半径控制点顺序或数值不连续。
• 面组选择不完整、属于同一侧或无法形成过渡。
• 选择包含不受当前类型支持的点、边或面。
• 上游特征改变后，原拓扑引用已失效。

失败时先减少选择数量和参数值，找到首个有效结果，再逐步恢复设计输入。
