装配体工作流

装配工作流从插入组件开始，通过配合和阵列建立位置关系，再执行评估与提交。

装配体把已有零件或子装配体组织为结构，并通过固定状态、配合和阵列定义空间关系。推荐先建立稳定基准，再逐步增加自由零部件和约束。

标准流程

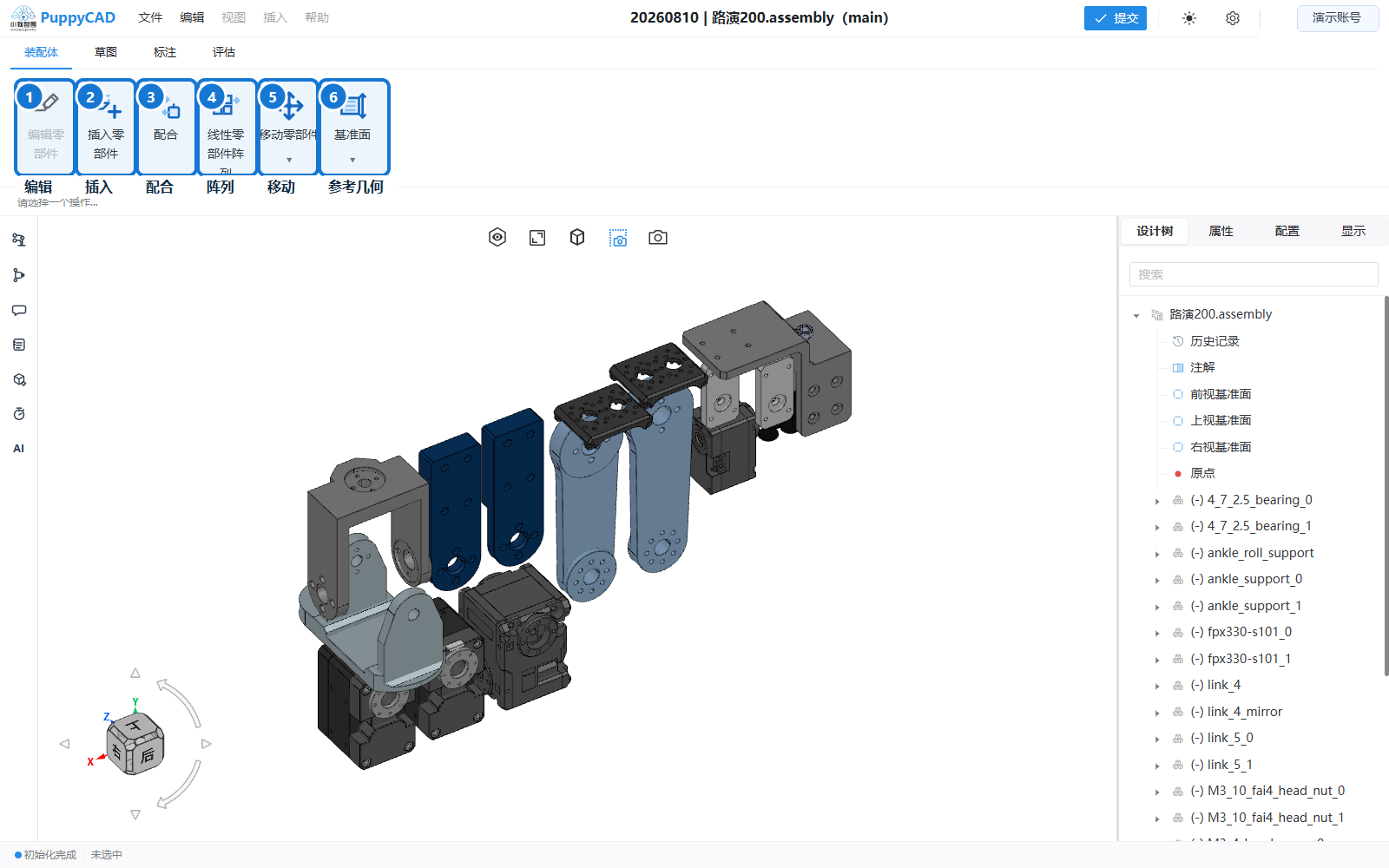

装配工具栏依次组织组件编辑、插入、配合、阵列、移动和参考几何；先确认命令所属区域再开始操作。

1. 打开可编辑的装配体项目。
2. 使用插入零部件加入零件或子装配体。
3. 固定第一个基准零部件，或确认默认“仅固定第一个零部件”策略生效。
4. 使用移动与旋转完成初步摆放。
5. 选择两个实体并创建标准配合。
6. 拖动浮动零部件，检查剩余自由度。
7. 按需要创建线性零部件阵列和装配体参考几何体。
8. 检查设计树、配合状态和组件可见性。

固定与配合的区别

• 固定：把单个零部件整体锁定在当前装配位置，适合建立装配基准。
• 浮动：允许零部件按其配合剩余自由度移动或旋转。
• 配合：表达两个零部件之间的几何关系，是装配设计意图的一部分。

固定不能替代零部件之间的配合。除基准件外，优先用配合定义设计关系，便于后续编辑和运动验证。

标准配合

当前支持八种标准配合：重合、平行、垂直、相切、同心、锁定、距离和角度。属性面板会根据两个选择实体的几何类型动态启用兼容配合；不可用按钮不会创建近似关系。

建议顺序：

1. 用同心、重合等配合消除主要自由度。
2. 用平行或垂直稳定方向。
3. 最后添加距离、角度等尺寸配合。
4. 每添加一条配合就拖动检查，不要一次堆叠大量配合后再处理冲突。

设计树结构

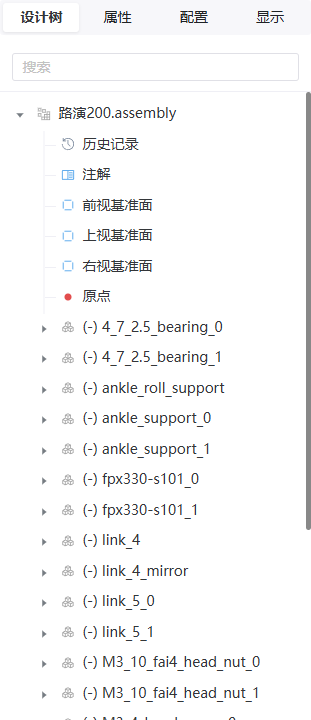

设计树同时呈现组件层级、固定状态和配合文件夹，是核对装配文档结构的主要入口。

装配体设计树通常包含：

• 顶级装配体。
• 直接插入的零件和子装配体。
• 子装配体内的后代零部件。
• 配合文件夹及各配合节点。
• 线性零部件阵列和实例。
• 装配体参考点、轴和基准面。

从设计树选择对象适合处理被遮挡组件、编辑配合和执行固定/浮动、抑制或删除操作。

编辑与只读边界

可编辑工作区允许修改装配结构。项目预览和版本预览用于查看，不提供模型修改命令。工具栏按钮禁用时，先确认当前是否处于可编辑装配体、是否选中正确节点、是否仍有其他活动命令。

完成装配后的检查

1. 基准零部件固定状态正确。
2. 浮动零部件只保留设计允许的自由度。
3. 配合文件夹没有出错、缺失引用或过定义状态。
4. 阵列实例数量、方向和跳过项正确。
5. 组件名称、层级和可见性正确。
6. 撤销/重做能够恢复最近结构和配合变化。

遇到冲突时参阅装配、数据与登录排障。
