外观
剖面视图
剖面视图用于检查零件或装配体内部结构。它只裁剪屏幕显示，不切除真实实体，不创建特征，也不会产生可选择的剖切点、边或面。

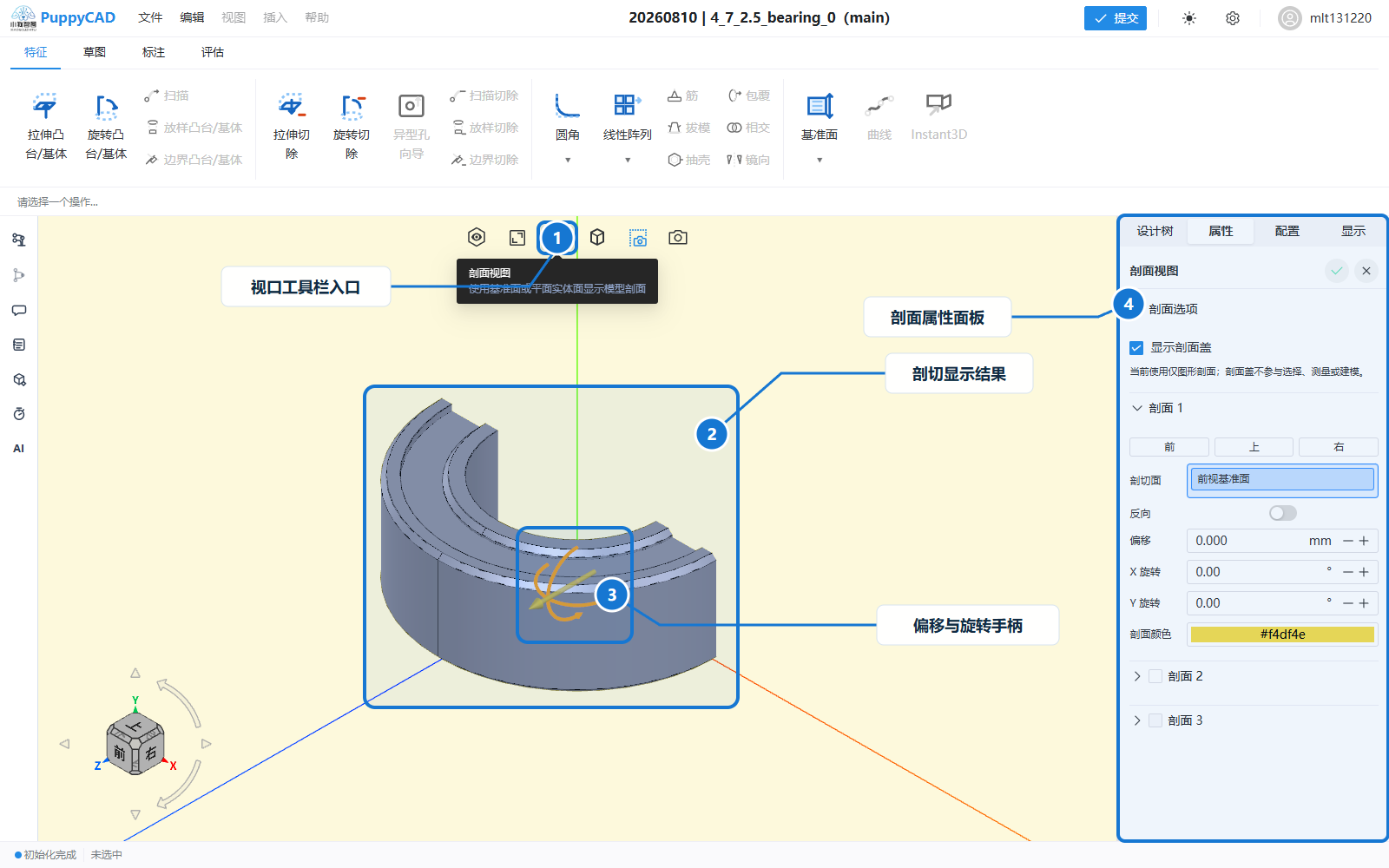

打开剖面视图
- 结束正在进行的草图、特征、配合或移动命令。
- 可选：先选择一个平面实体面，作为第一个剖切面。
- 单击视口顶部的“剖面视图”。
- 未预选平面面时，系统默认使用前视基准面。
- 检查剖切方向、偏移、角度和盖面颜色后确认。
首次打开时只启用“剖面 1”。重新编辑已有定义时，命令保留原有参考和参数，不会用当前预选对象覆盖已有定义。

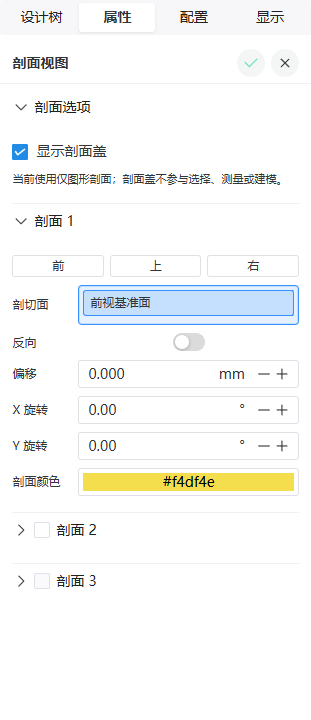

属性面板
| 参数 | 作用 |
|---|---|
| 显示剖面盖 | 用当前剖面颜色封闭实体的可显示切口；盖面只用于显示和观察 |
| 前、上、右 | 快速选择前视、上视或右视标准基准面 |
| 剖切面 | 显示当前标准面或已选择的平面实体面 |
| 反向 | 切换保留半空间，不改变剖切面位置 |
| 偏移 | 沿当前剖面法向移动剖切位置，单位为毫米 |
| X 旋转、Y 旋转 | 绕剖面局部轴调整方向，单位为度 |
| 剖面颜色 | 设置该剖面的预览面和剖面盖颜色 |
编辑剖面时也可以在视口选择平面实体面，替换当前活动剖面的参考。当前版本不接受用户创建的参考面作为剖面参考；可用参考为三个标准基准面和实体平面面。
调整剖切位置与角度
- 拖动中央方向箭头，沿当前剖面法向改变偏移。
- 拖动 X 或 Y 旋转环，改变对应局部旋转角度。
- 需要精确值时，直接在属性面板输入偏移和角度。
- 使用“反向”切换查看剖切面的另一侧。
同一编辑会话中，箭头和旋转环保持相对于模型的世界尺寸。缩放视图时，手柄会与模型一起缩放，不会固定占用屏幕尺寸。
使用多个剖面
- 完成“剖面 1”的参考和参数。
- 勾选并展开“剖面 2”。
- 选择第二个参考面并设置参数。
- 需要第三个剖面时，先启用“剖面 2”，再启用“剖面 3”。
最多可同时启用三个剖面。最终显示区域是所有活动剖面保留半空间的交集。关闭“剖面 2”时，“剖面 3”也会关闭，避免形成无效的槽位组合。
确认、取消与再次编辑
- 单击确定：保存当前剖面定义并退出编辑，半透明预览面和操作手柄随即隐藏。
- 单击取消：恢复进入本次命令前的剖面状态；首次创建时取消不会留下定义。
- 在可编辑项目中再次单击工具栏按钮：关闭剖面显示并清除当前定义；下次打开会从新的“剖面 1”开始。
- 已有剖面定义时，可从视口上下文菜单选择“剖面视图属性”重新编辑。
剖面参数不进入模型撤销/重做历史。需要放弃未确认调整时使用“取消”，不要使用模型撤销命令代替。
保存与只读预览
确认后的剖面定义会随 .puppy 文档保存。它包含一至三个剖面的参考、反向、偏移、X/Y 旋转、颜色和盖面开关。
历史版本预览处于只读状态：如果该版本包含剖面定义，可以用工具栏按钮开关显示；不能进入属性面板修改参考或参数。没有已保存定义时，只读预览不会新建剖面。
导出边界
| 输出 | 是否包含剖面定义 | 是否导出剖切后的几何 |
|---|---|---|
.puppy | 是，保存已确认定义 | 否；恢复后由 PuppyCAD 重新应用显示裁剪 |
| STEP | 否 | 否；导出真实 CAD 实体 |
| GLB | 否 | 否；导出当前可交付的可视模型，不烘焙剖切状态 |
彩色剖面盖是渲染结果，不是 CAD 拓扑。不能把盖面用于测量、配合、草图引用或后续特征。
常见问题
看不到剖切结果
确认剖切面穿过模型，尝试反向或减小偏移。多个剖面同时启用时，还要检查它们的保留方向是否把目标区域全部排除。
剖面按钮只关闭显示，没有属性面板
历史版本预览只允许开关已保存剖面，不能编辑定义。返回可编辑项目后再修改参数。
选择不到剖面盖或新出现的边
这是正常行为。盖面和剖切轮廓没有真实拓扑身份；请选择原模型的点、边、面，或关闭剖面后继续建模。
关闭后再次打开没有保留上次参数
可编辑项目中的工具栏关闭操作会清除剖面定义。需要保留定义时先确认并随项目提交或 .puppy 交付；只读历史中的显示开关不会清除已保存定义。
