重合、平行与垂直配合

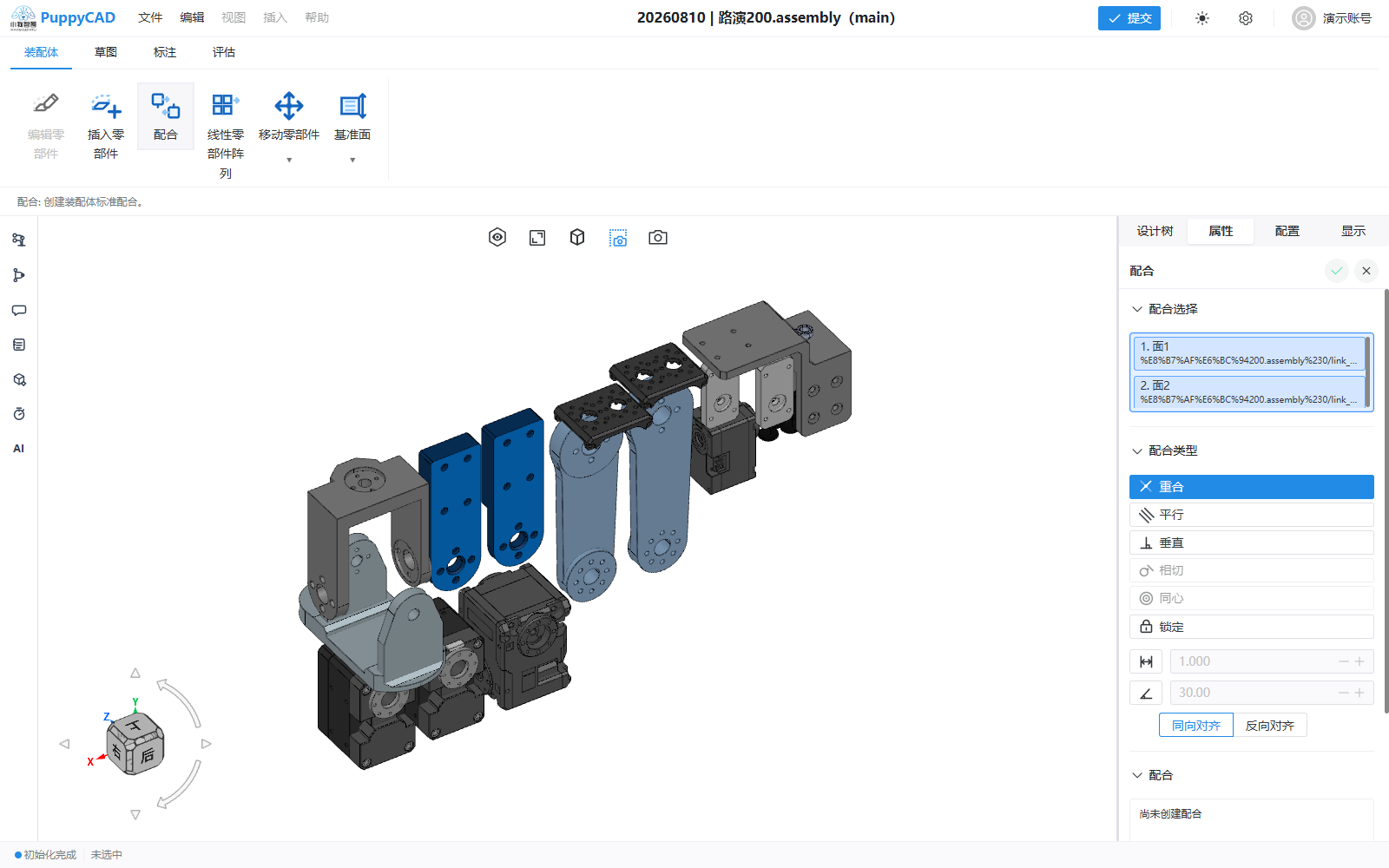

两个不同组件的平面已进入配合选择列表，视口同步高亮目标面。

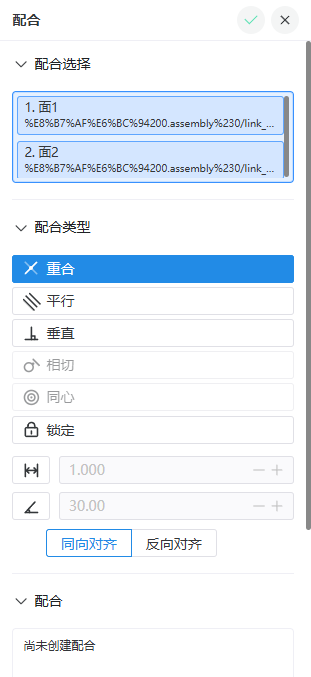

该平面组合开放重合、平行、垂直和锁定；图中重合处于激活状态。

重合、平行和垂直是最常用的方向与位置配合。它们能作用于多种点、线、轴和面组合；实际可用性由当前两个选择的几何描述决定。

重合配合

重合使两个选择按其几何语义对齐，典型场景包括：

• 两个平面面共面。
• 点与点重合。
• 点位于线、轴、面或受支持解析曲面上。
• 线与线共线或位于同一支持关系。
• 圆边所在平面与目标平面重合。

操作步骤：

1. 选择第一个实体。
2. 选择第二个实体。
3. 选择“重合”。
4. 在可用时切换同向或反向对齐。
5. 检查组件移动方向和最终接触位置，确认提交。

重合不仅表示“距离为零”，还可能包含方向要求。两个面到达同一平面但法向分支不正确时，切换对齐方式。

平行配合

平行使两个方向保持平行，适合：

• 两个平面或平面面。
• 两条直线、边或轴。
• 可解析轴线的圆柱或圆锥方向组合。

平行不会自动消除沿平行方向的平移自由度。需要固定间距时再添加距离配合，需要共面时使用重合。

垂直配合

垂直使两个方向保持 90°，适合平面—平面、线/轴—线/轴，以及当前兼容表开放的方向型组合。

垂直通常只控制方向，不决定唯一位置。预览后拖动零部件，确认剩余平移自由度是否符合设计。

对齐方式

同向和反向对齐决定两个有向几何的法向或轴向关系。对于物理上无向的中心线组合，界面可能不要求方向分支；对于平面关系，分支会影响零部件翻转侧。

推荐组合

平面贴合

先建立两个安装面的重合，再用另一组平行/垂直面或边消除绕法线旋转。

滑动导向

用平行配合稳定方向，再用距离配合控制横向间距，保留沿导向方向的运动。

正交定位

用垂直配合确定方向，再用重合或距离配合确定位置。

配合不可用或失败

• 两个实体来自同一组件。
• 选择类型无法提供所需点、方向或平面语义。
• 现有配合已锁定相关自由度，新关系重复或冲突。
• 某个引用在重新加载后缺失。
• 当前选择来自阵列辅助对象而非真实组件几何。

以属性面板禁用原因和配合错误状态为准，替换为语义明确的面、轴、边或参考几何体。
