槽口
槽口是由两侧边和两端圆弧组成的复合闭合轮廓。使用槽口命令可以一次创建结构一致的长圆孔或圆弧槽，比逐段绘制更容易保持整体关系。
槽口类型
| 类型 | 落点顺序 | 用途 |
|---|---|---|
| 直槽口 | 起点 → 长度方向终点 → 槽宽 | 从一端中心开始定义直槽 |
| 中心点直槽口 | 中心 → 长度参考点 → 槽宽 | 围绕中心对称定义直槽 |
| 三点圆弧槽口 | 圆弧起点 → 终点 → 弧上第三点 → 槽宽 | 先用三点定义中心路径圆弧 |
| 中心点圆弧槽口 | 圆弧中心 → 半径点 → 圆弧终点 → 槽宽 | 已知圆心和半径时定义圆弧槽 |
绘制直槽口

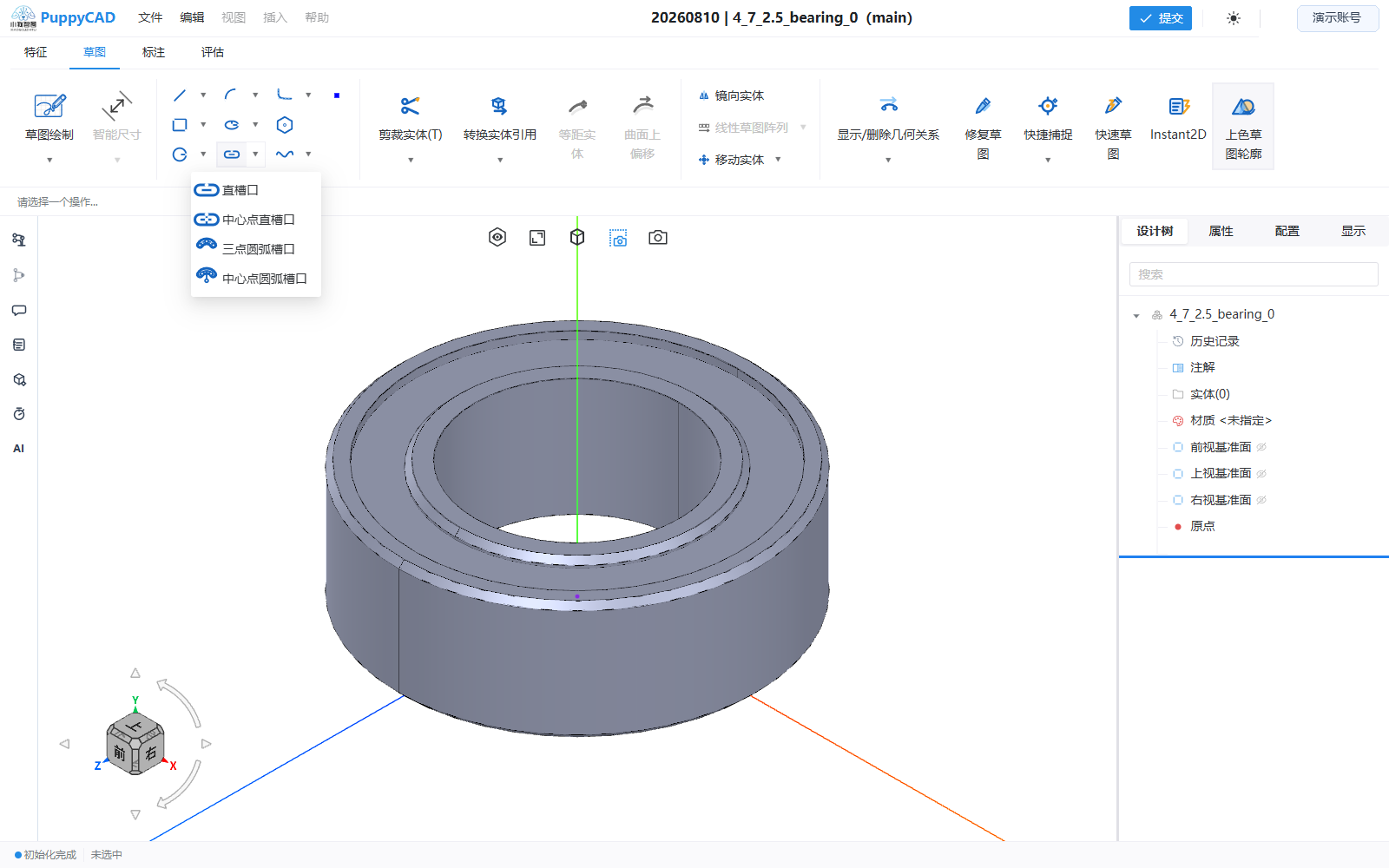

- 打开“槽口”下拉菜单，选择“直槽口”或“中心点直槽口”。
- 按对应顺序确定中心路径的位置和长度。
- 移动指针到路径一侧，单击确定槽宽。
- 检查两条侧边和两个端部圆弧是否组成闭合轮廓。
绘制圆弧槽口
- 选择“三点圆弧槽口”或“中心点圆弧槽口”。
- 用前三次落点定义中心路径圆弧。
- 第四次落点确定槽宽和偏置侧。
- 检查内外圆弧没有交叉或塌陷。
圆弧半径过小而槽宽过大时，内侧圆弧可能无法形成有效几何。应增大中心路径半径、减小槽宽或缩短圆弧范围。
长度类型
直槽口可按两种方式理解长度：
- 中心—中心：两个端部圆弧中心之间的距离。
- 总长：槽口最外侧端点之间的整体长度。
修改长度前先确认当前类型，否则相同数值会得到不同的实际外形。
属性与尺寸
槽口属性面板提供：
- 槽口类型。
- 是否在创建时添加尺寸。
- 长度类型。
- 是否作为构造线。
- 中心 X/Y、长度、宽度；圆弧槽还包括半径和角度。
槽口作为一个复合对象参与选择和变换。整体移动或复制时，优先选择槽口轮廓或集合，而不是遗漏其中某条边。
编辑建议
- 改变总长或中心距后，检查两个端部圆弧位置。
- 改变宽度后，检查内外边是否自交。
- 剪裁槽口会改变其复合结构；剪裁后应重新检查尺寸和闭合区域。
- 转换槽口时可配合“选择链”，一次收集连续边。
常见问题
槽口没有形成封闭区域
确认所有组成边都是普通几何，并且没有被剪裁、删除或移动到断开。启用“上色草图轮廓”检查实际识别区域。
长度输入与预期不一致
检查属性面板中的“中心—中心 / 总长”选择。两者的差值与端部半径相关。
圆弧槽内侧相交
这是几何尺寸组合无效，不是显示问题。调整半径、槽宽或圆弧角度，直到预览形成连续且不自交的轮廓。
