参考点

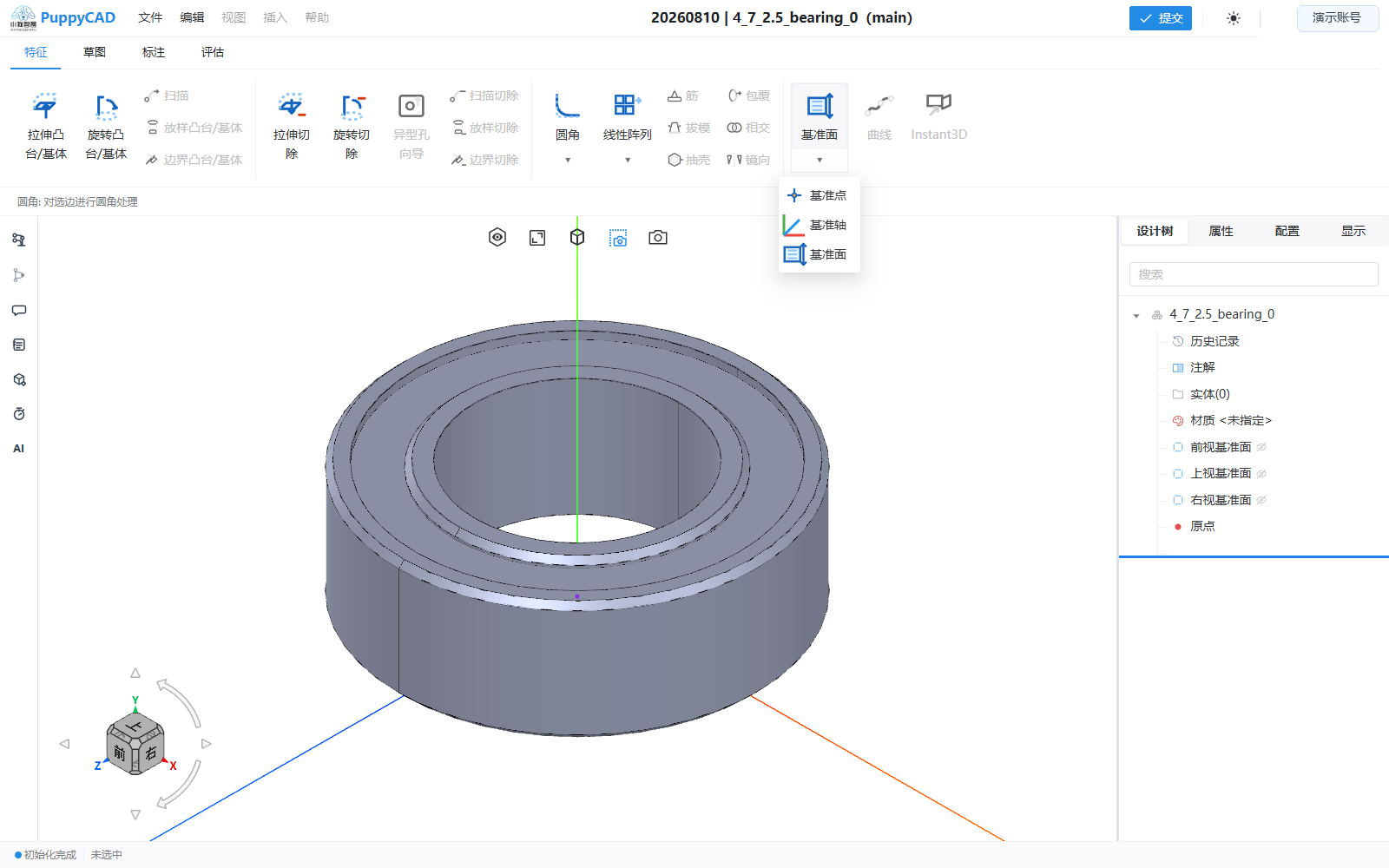

参考点位于参考几何体工具组。

根据点、边、面等输入定义参考点。

参考点用于建立稳定的空间位置，可作为草图、基准轴、基准面、尺寸或后续命令的参考。点可以由几何关系求得，也可以直接用 XYZ 坐标定义。

创建流程

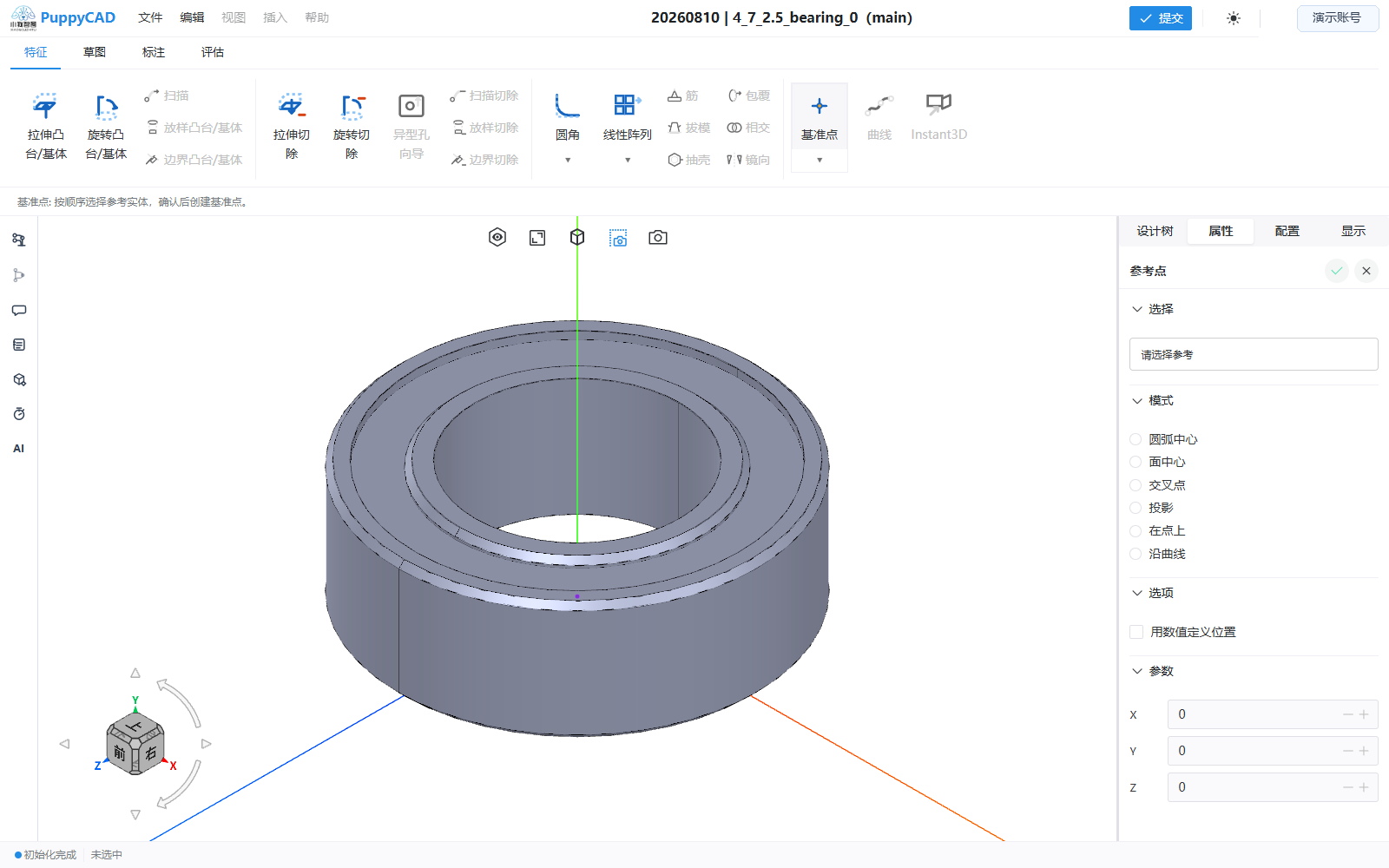

参考点预览用于核对空间位置和所选几何，状态有效后才能确认。

1. 在“特征”页签选择“参考点”。

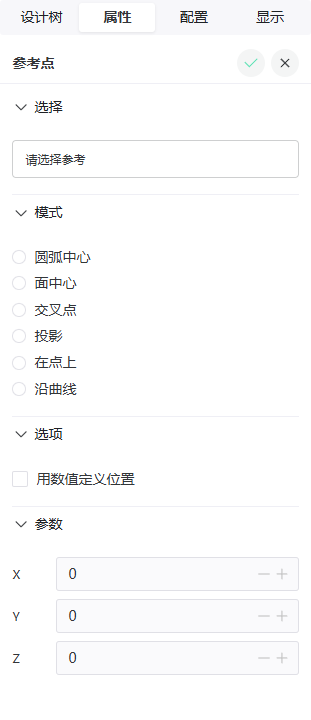

2. 选择几何模式，或启用“用数值定义位置”。
3. 按模式要求选择参考对象。
4. 检查选择列表和预览点。
5. 确认创建。

几何模式

模式	参考输入	结果
圆弧中心	圆、圆弧或可解析圆形几何	创建在圆心或弧心
面中心	可用面	创建在该面的中心位置
交叉点	能形成唯一交点的参考组合	创建在求得交点
投影	点与目标几何	创建在投影位置
在点上	已有点或顶点	创建重合参考点
沿曲线	直线、边或曲线	按距离、百分比或均匀分布创建点

可用模式以当前选择组合为准。输入不足或存在多个不能唯一确定的解时，预览不会进入可确认状态。

沿曲线分布

“沿曲线”支持：

• 距离：按指定间距放置。
• 百分比：按曲线长度百分比定位。
• 均匀分布：按点数量在曲线上均匀分配。

点数量最少为 1。设置多个点后，应检查起止位置和分布方向，尤其是闭合曲线。

数值坐标

启用“用数值定义位置”后，几何模式暂停使用，可输入 X、Y、Z 坐标。坐标按当前文档空间解释，长度以毫米显示。

数值点适合已知绝对位置；需要跟随模型几何变化时，优先使用几何驱动模式。

选择稳定参考

• 优先选择基准面、参考轴、主要特征面和明确圆心。
• 避免依赖圆角后生成的短边或可能消失的小面。
• 创建后在设计树中检查参考点，并尝试编辑上游特征验证其更新行为。

失败排查

• 所选对象不支持当前模式。
• 参考组合没有交点或有多个歧义解。
• 沿曲线间距超出可用范围。
• 上游几何已隐藏、删除或重建为不同拓扑。
• 数值输入无效。

清空选择列表，先确定模式，再按面板顺序重新选择参考。
