测量工具

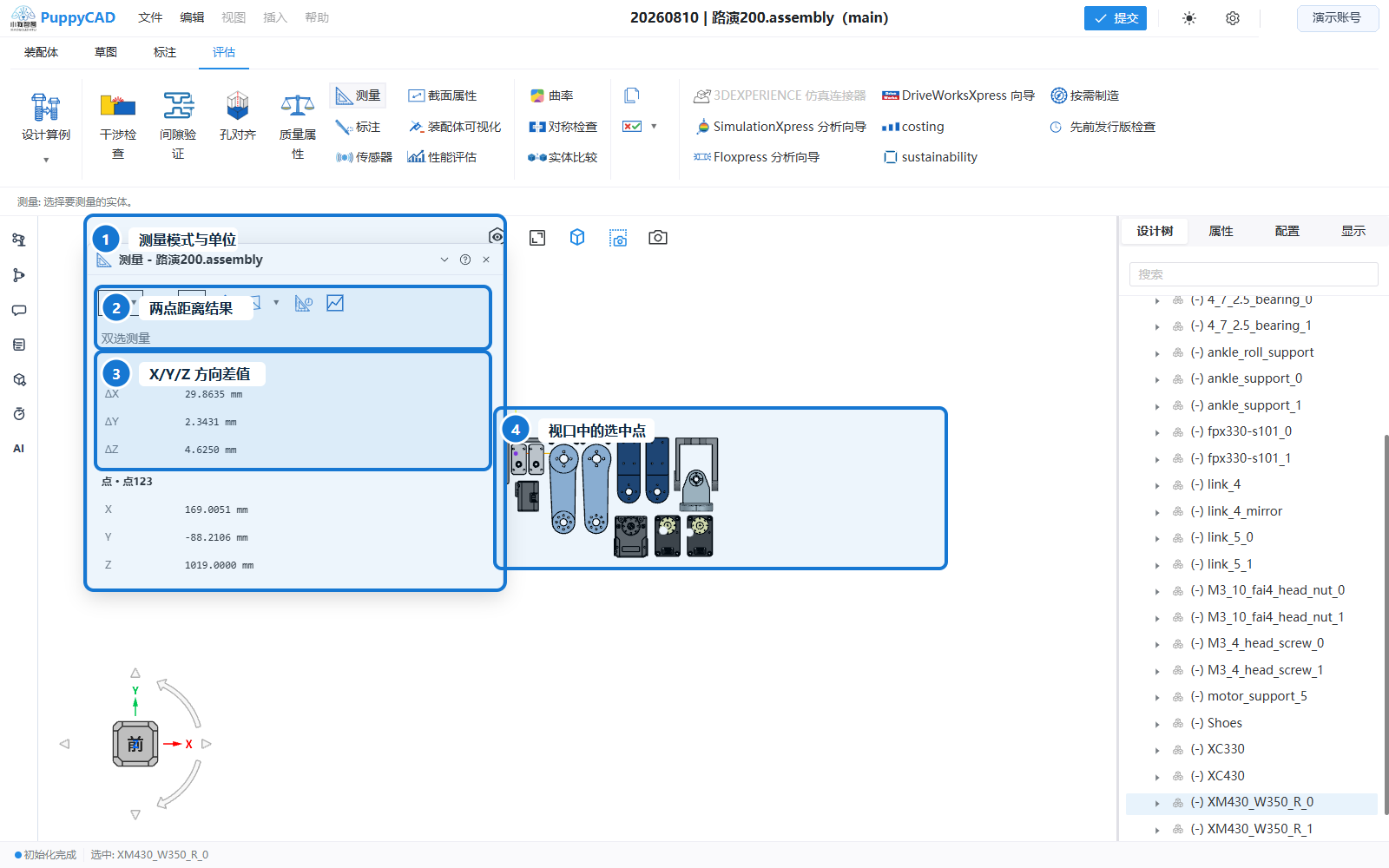

两点测量同时显示总距离、X/Y/Z 方向差值和选中点坐标。

“测量”用于读取点、边、面和参考几何体的几何属性，并比较两个实体之间的位置关系。测量只产生检查结果，不修改模型，也不会进入模型撤销历史。

打开测量

测量浮窗打开后先提示选择几何；此时没有结果属于正常初始状态。

1. 结束正在进行的草图、特征或装配命令。

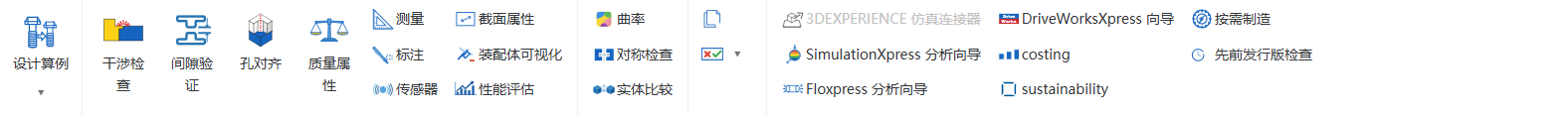

2. 打开“评估”选项卡，单击“测量”。
3. 在视口或设计树中选择要检查的几何。
4. 在浮动测量面板中读取结果。
5. 单击关闭按钮或按 Esc 结束测量。

测量会使用独立的选择状态。进入测量后，普通设计树选择会同步为测量对象；退出测量后恢复常规模型选择语义。

单选结果

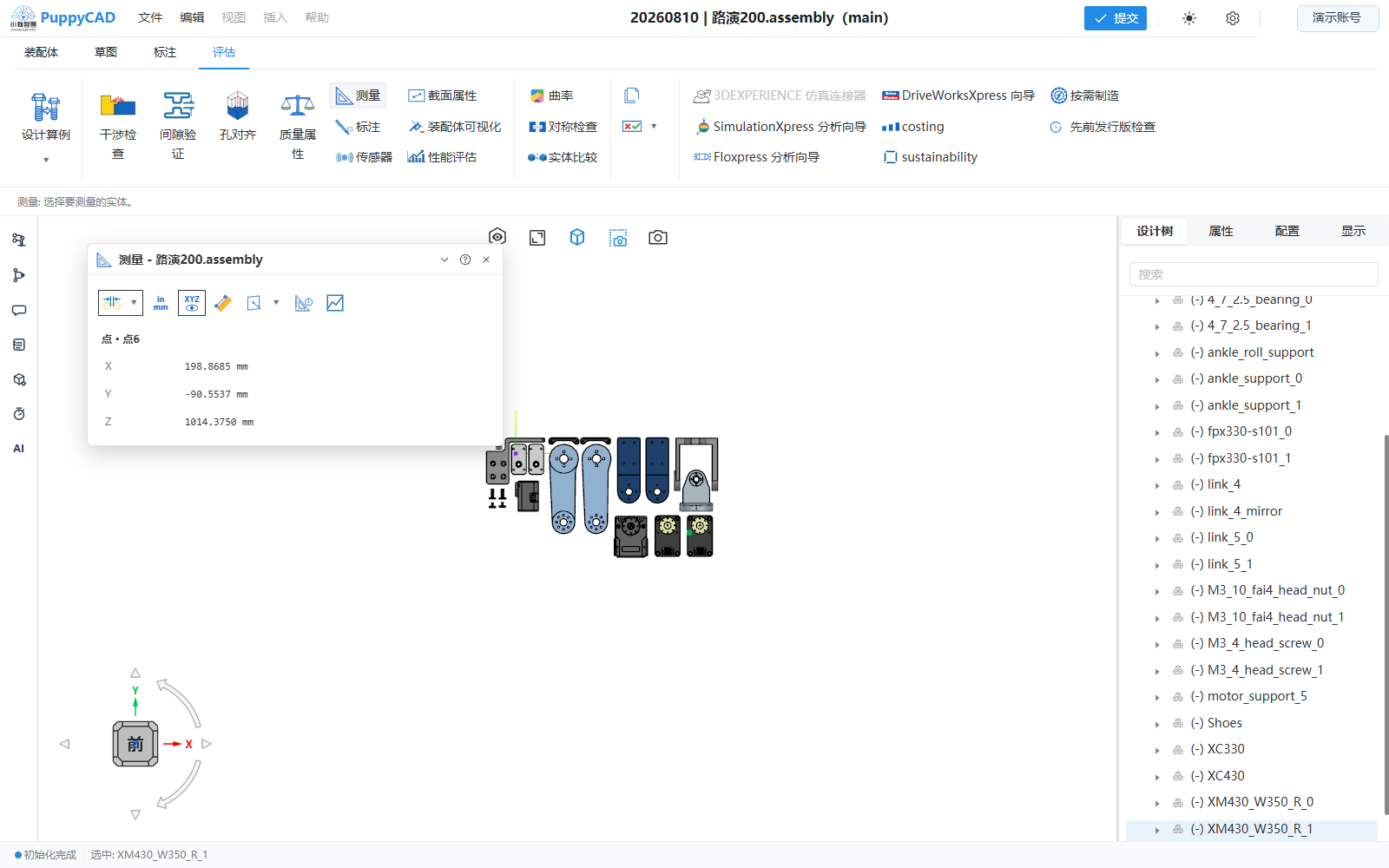

单选时先确认高亮的拓扑实体与面板标题一致。

单点结果按当前文档单位显示 X、Y、Z 坐标。

选择一个对象时，面板按几何类型显示适用属性：

几何类型	可显示的主要结果
顶点、参考点	世界坐标
直线边	长度
圆弧边	半径、圆心坐标
整圆边	直径、圆心坐标
平面面	面积、周长
圆柱面、球面等圆曲面	半径、面积、边界周长
其他受支持的有边界曲面	面积、边界周长
参考面、参考轴	对应参考几何信息

结果标题会同时显示实体类型和名称。若一个显示对象包含多个拓扑元素，请放大后准确选择目标点、边或面，避免读到整个零件或相邻几何的属性。

双选结果

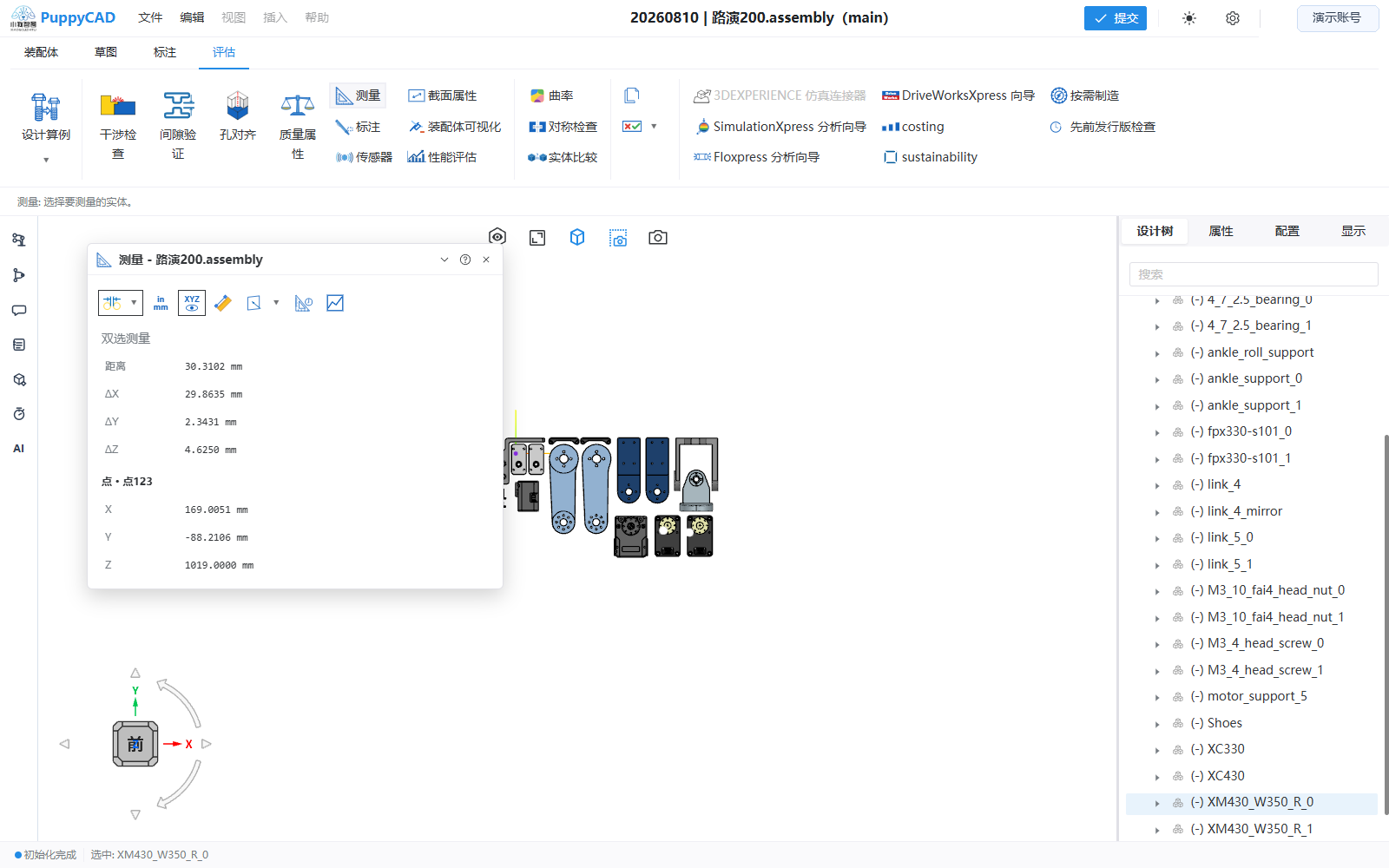

两个实体按选择顺序进入测量槽位，视口保留各自高亮。

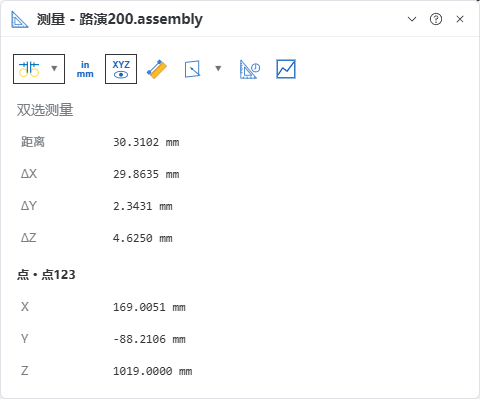

双选结果同时给出总距离与 X、Y、Z 方向差值。

依次选择两个可测量对象后，面板会显示适用的组合结果：

• 距离：两个实体参考点或最近点之间的直线距离。
• 垂直距离：点到无限平面、点到轴线等组合存在明确法向距离时显示。
• ΔX、ΔY、ΔZ：第二个参考点相对第一个参考点的世界坐标分量差。

将指针移到某一结果行上，可临时查看对应虚线；单击该结果行可固定显示这组测量线。再次选择对象后，结果会按新的选择组合重新计算。

测量工具栏

从“评估”页签进入测量后，再使用浮窗工具栏切换显示和比较方式。

测量浮窗包含圆弧/圆测量方式、显示 XYZ、点到点和投影方式等控制。使用时应先确定比较目的：

• 比较两个圆形对象时，可在中心距、最小距离、最大距离等方式之间切换。
• 需要查看方向差时，保持“显示 XYZ”开启。
• 只关心两点直线距离时，使用点到点方式，并按选择顺序核对正负分量。
• 投影结果依赖屏幕或参考面方向，切换投影方式后应重新核对结果含义。

单位与精度以当前测量面板显示为准，不要用屏幕像素距离估算真实尺寸。

选择建议

1. 使用标准视图或“适合窗口”先定位目标区域。
2. 对被遮挡对象优先从设计树选择零件，再在视口细选点、边或面。
3. 比较两个实体时固定选择顺序；XYZ 分量的符号与顺序有关。
4. 圆弧、圆柱或球面测量前，确认选中的是解析圆几何而不是相邻边界。
5. 测量装配距离前，先确认配合求解和零部件位置已经稳定。

没有结果或结果异常

现象	处理方式
面板提示“请选择要测量的几何”	重新在视口或设计树选择对象；确认测量仍处于开启状态
单选没有期望属性	放大并改选更具体的点、边或面；该几何也可能不属于当前支持类型
双选没有垂直距离	当前几何组合不存在唯一的垂直距离，或两种距离相同
XYZ 符号与预期相反	清除选择并按相反顺序重新选择两个对象
测量线遮挡模型	将指针移出结果行、选择其他结果，或关闭测量
测量入口无响应	先按 Esc 结束其他命令，再重新打开“测量”

测量值用于检查当前模型状态。需要形成可追溯交付基线时，应同时提交版本或导出适当文件，而不是只记录浮窗截图。
