参考轴与参考基准面

基准轴与基准面共享参考几何体入口。

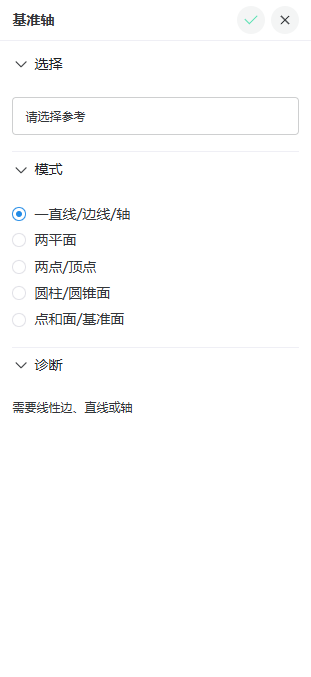

零件基准轴面板列出直线、两平面、两点、圆柱面以及点和面的定义模式。

零件基准面面板按第一、第二和第三参考组织定义输入。

参考轴提供稳定方向和旋转基准，参考基准面提供新的草图与特征平面。两者都应由明确且可重建的几何组合定义。

创建参考轴

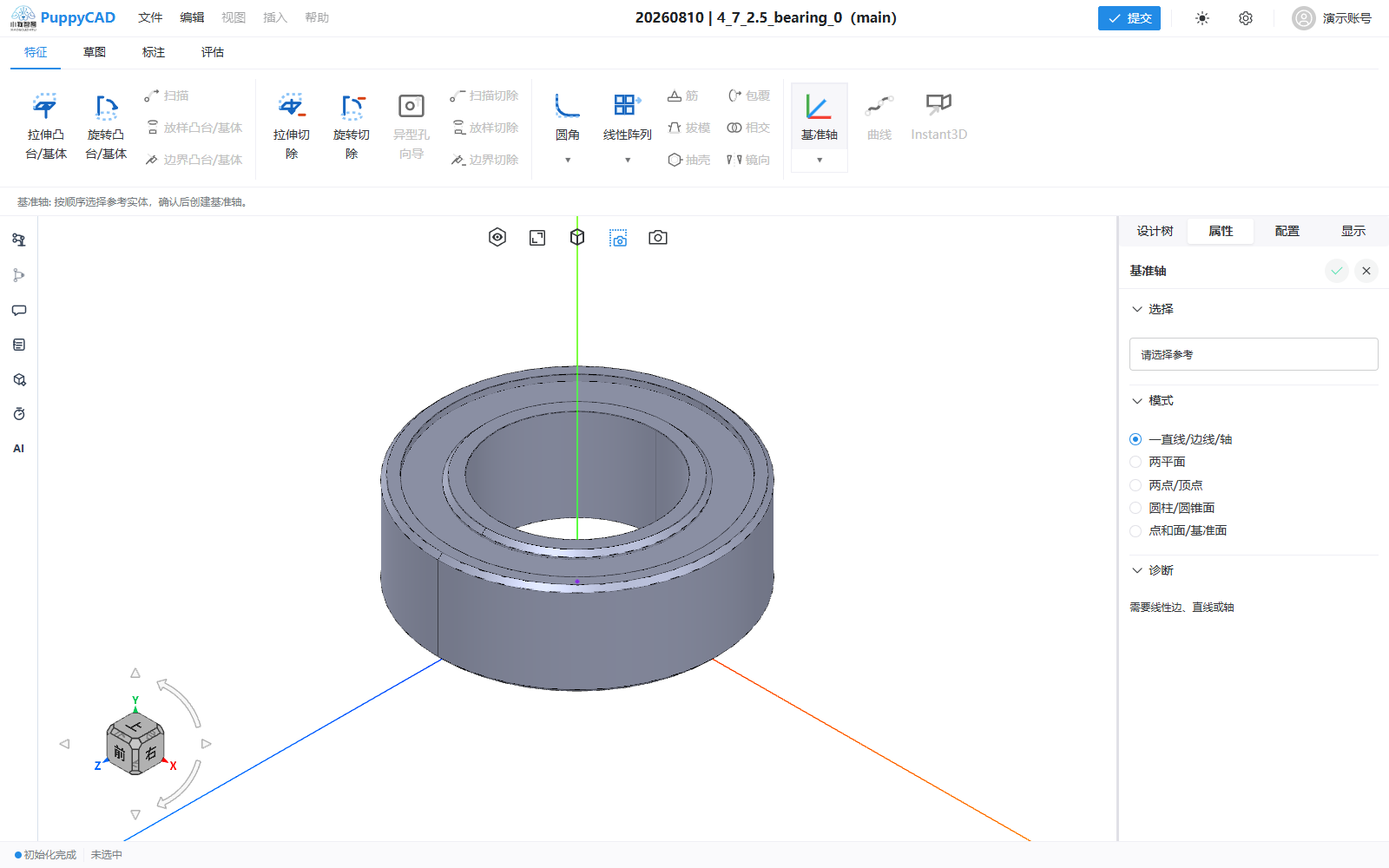

绿色轴线是当前参考轴预览；应结合属性面板诊断确认输入是否唯一有效。

1. 选择“参考轴”。
2. 在属性面板选择模式。
3. 按模式要求选择一个或两个参考对象。
4. 查看“诊断”区域，确认输入已经形成有效直线。
5. 确认创建。

支持的轴模式：

模式	典型输入
一直线/边线/轴	一条直线型几何、模型边或已有轴
两平面	两个相交平面，以交线作为轴
两点/顶点	两个不同点，连线作为轴
圆柱/圆锥面	解析曲面的中心轴
点和面/基准面	由点与平面组合求得轴

两点不能重合，两平面不能平行。圆柱或圆锥面必须具有可解析的轴线语义。

创建参考基准面

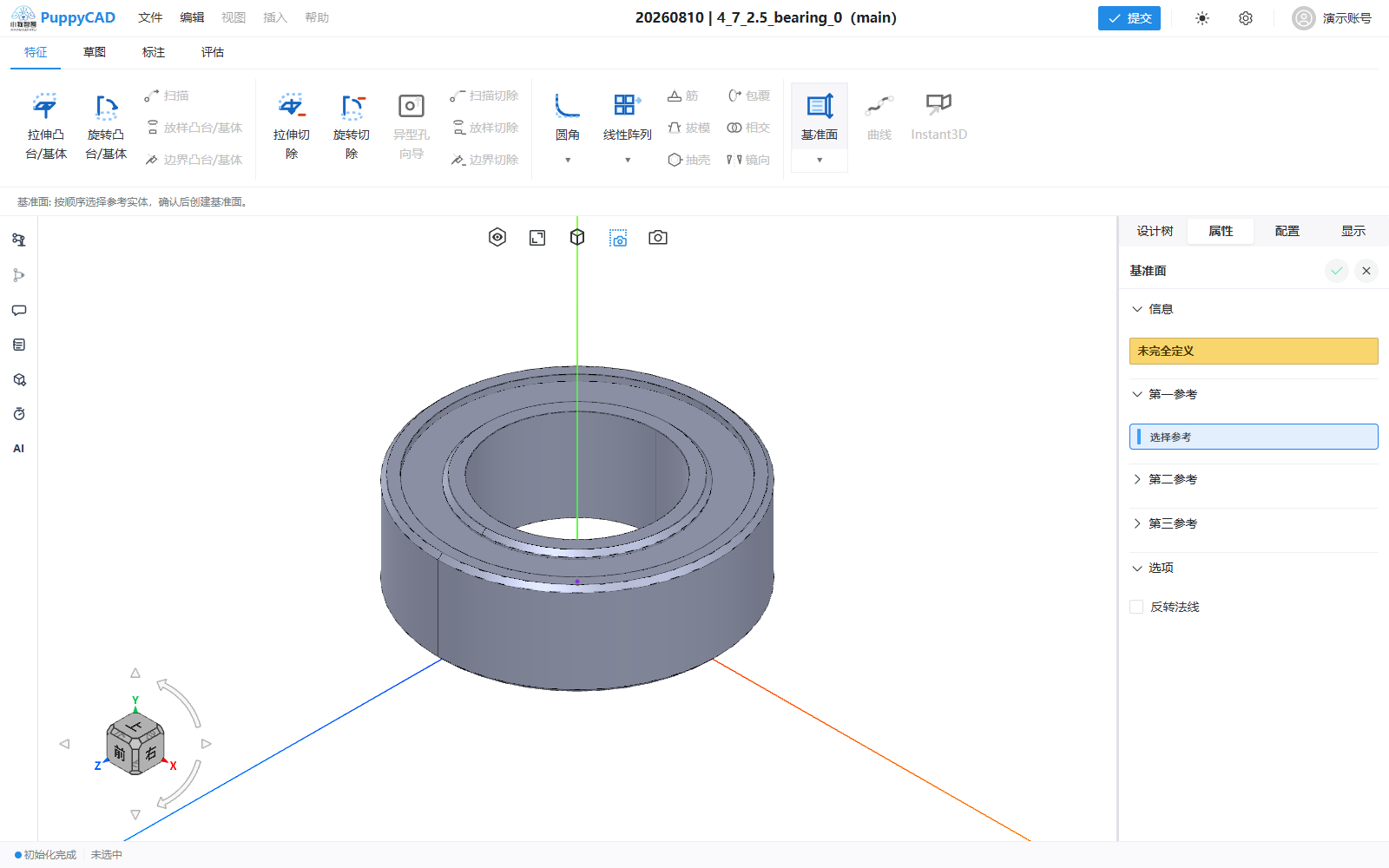

基准面预览同时用于核对偏移位置、法线方向和候选解。

1. 选择“参考基准面”。
2. 从“参考 1”开始选择对象。
3. 在该参考下选择可用约束。
4. 需要更多输入时继续选择“参考 2”和“参考 3”。
5. 设置角度、偏移距离、方向或候选解。
6. 状态显示有效后确认。

基准面约束

面板会根据参考类型显示可用约束，包括：

• 重合、平行、垂直。
• 两面夹角。
• 偏移距离与反转等距。
• 两侧对称。
• 法向。
• 相切。
• 在曲面上或投影。

不是所有约束都适用于任意对象组合。不可用选项代表当前选择无法被该约束可靠求解。

常见定义示例

偏移基准面

选择一个平面或平面面，选择“偏移距离”，输入毫米值；需要另一侧时启用“反转等距”。可设置基准面数以一次生成平行系列。

两平面中间面

选择两个平行平面，使用“两侧对称”得到中间基准面。

角度基准面

选择基准平面和旋转轴/线参考，选择“两面夹角”，输入角度，并用候选解或法线方向确定目标侧。

曲面相切面

选择可解析曲面及必要的点、线或平面参考，使用“相切”。曲面形态和附加参考必须能够唯一确定平面。

方向和候选解

“反转法线”改变基准面法向，“候选解”在存在多个有效几何解时切换目标结果。二者都只改变定义分支；选择后应观察预览朝向。

后续修改风险

基准轴和基准面经常被草图、旋转和装配引用。删除或替换其上游参考会产生连锁影响。编辑前先查看设计树下游对象；修改后检查所有相关草图、特征和装配关系。
