矩形与多边形

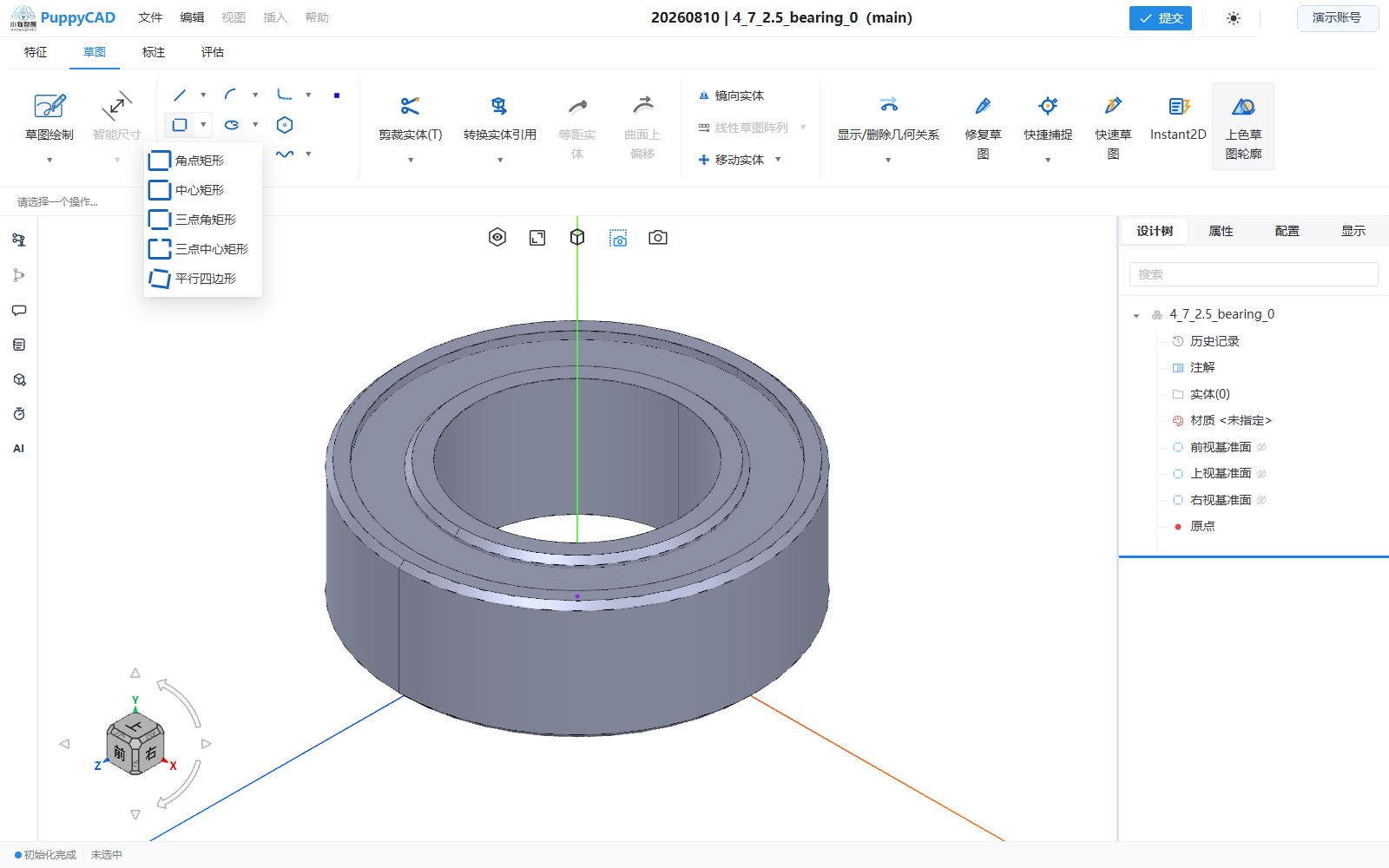

矩形下拉菜单展示五种构造方式。

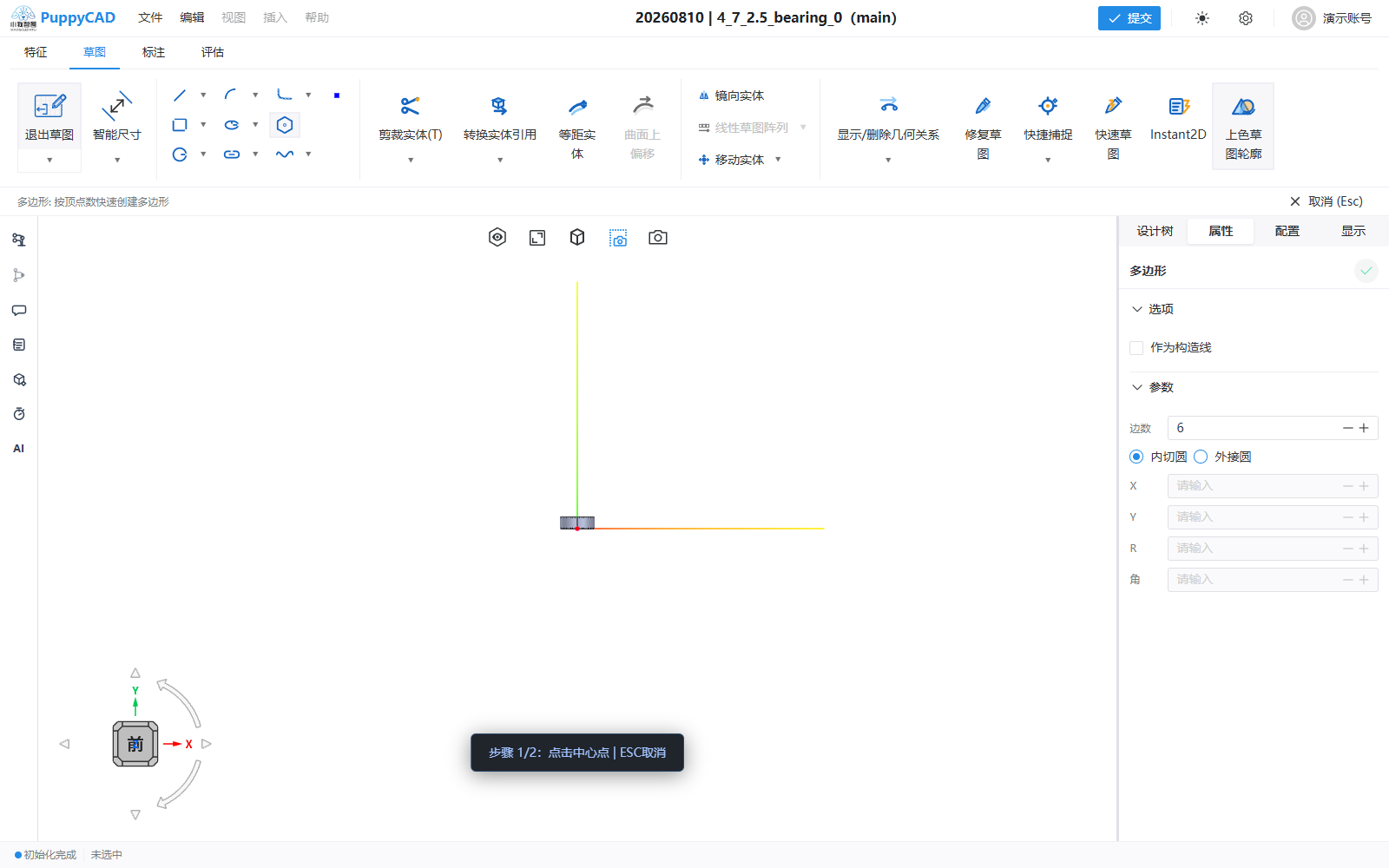

多边形命令已激活，面板中可见边数以及内切圆、外接圆选项。

矩形命令用于快速生成四边闭合轮廓，多边形命令用于创建等边规则轮廓。选择正确的构造方式，可以减少后续尺寸和定位工作。

五种矩形

类型	单击顺序	适用场景
角点矩形	第一个角点 → 对角点	已知两个对角位置的轴对齐矩形
中心矩形	中心点 → 角点	围绕原点、轴或孔中心对称的矩形
三点角矩形	相邻角点 1 → 相邻角点 2 → 高度点	需要旋转方向的矩形
三点中心矩形	中心点 → 宽度点 → 高度点	需要中心对称且方向可旋转的矩形
平行四边形	相邻角点 1 → 相邻角点 2 → 平行边位置	创建倾斜的平行四边轮廓

绘制矩形

1. 打开“矩形”下拉菜单，选择所需类型。
2. 按表中的顺序在草图平面单击。
3. 每次落点前观察端点、原点、水平/竖直或角度捕捉提示。
4. 完成后检查四条边及填充轮廓。

矩形属性面板可切换矩形类型，并提供“添加标注”和“添加构造线”。启用构造线时，可选择从角点或从中点建立辅助线。构造线用于表达中心，不参与普通实体区域。

编辑矩形

选择矩形集合后，可在属性面板查看或修改角点坐标；中心矩形等类型还会显示中心坐标。编辑时系统按矩形整体结构更新，不应只根据单条边的视觉位置判断结果。

如果只选择一条边并修改其长度或角度，已有矩形关系可能驱动其他边随之变化。需要整体平移时，使用移动实体，不要逐边修改坐标。

绘制规则多边形

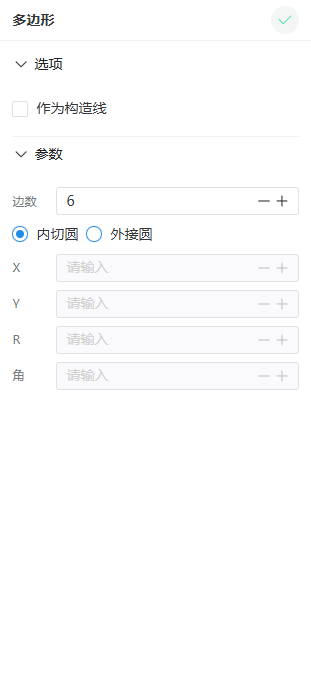

边数、内切/外接、半径和旋转角度共同决定规则多边形。

1. 选择“多边形”。
2. 在属性面板设置边数，最少为 3；默认边数为 6。
3. 选择“内切圆”或“外接圆”定义方式。
4. 单击多边形中心。
5. 单击半径与旋转方向参考点，完成多边形。

“内切圆”和“外接圆”描述参考圆与多边形的关系：

• 内切圆：参考圆位于多边形内部并与各边相切。
• 外接圆：多边形各顶点位于参考圆上。

多边形内部保留一条种子线，其余外框边是该种子线的圆周阵列实例。内切圆模式只有构造圆与种子线之间的一条“相切”关系，其余边的相切性由阵列旋转关系派生。外接圆模式不创建相切关系，每个唯一顶点都通过一条“重合”关系位于构造圆上。

属性面板还提供中心 X/Y、半径 R、旋转角度和“作为构造线”。修改边数会改变轮廓拓扑，若该多边形已被零件特征使用，应在修改后检查下游结果。

多边形对外仍使用独立的编辑命令和 PropertyManager；内部圆周阵列由多边形托管，关系列表中“阵列”关系始终只有一条且只读，不提供跳过实例或单独删除阵列关系的操作。外接圆模式还会显示各唯一顶点与构造圆之间的“重合”关系。

选择任意一条多边形外框边并修改长度时，该长度会通过阵列关系反向驱动种子线，其他外框边同步为相同长度；若存在固定关系或驱动尺寸冲突，则正式约束优先。

也可以使用“智能尺寸”标注任意一条外框边。尺寸创建后，在属性面板输入新数值时场景保持不变；按 Enter 或离开输入框确认后，才会驱动整个多边形。

外框边属于同一多边形聚合；删除任意一条多边形边会删除整个多边形及其内部阵列定义，避免留下悬空阵列实例。

精确定位建议

• 以原点为中心的外形优先使用中心矩形或以原点捕捉多边形中心。
• 需要控制整体宽高时，标注两条相互垂直的边或对应点间距离。
• 需要控制倾斜方向时，为基准边添加角度尺寸。
• 对称形状优先使用中心和构造几何表达，不要重复标注互相冲突的尺寸。

常见问题

矩形没有形成填充区域

检查四条边是否完整、端点是否共享，以及是否被设置为构造几何。若经过剪裁或移动，使用编辑轮廓检查断点。

三点矩形方向不正确

前两个点决定基准边方向，第三个点决定高度所在一侧。撤回第三点或重新绘制，并在落点前观察角度和方向提示。

修改多边形边数后特征异常

边数变化会增加或删除边，依赖特定边的下游引用可能失效。恢复原边数，或重新选择受影响特征的参考对象。
