圆与圆弧
圆适合孔、轴和回转轮廓；圆弧用于开放曲线、过渡边界和局部圆形轮廓。PuppyCAD 提供两种圆和三种圆弧构造方式。
绘制圆
圆心—半径圆
- 打开“圆”下拉菜单，选择“圆”。
- 单击圆心。
- 移动指针确定半径，单击圆周点。
该方式适合已知中心位置的圆。将圆心捕捉到原点、草图点或其他圆心，可稳定表达同心意图。
周边圆
- 选择“周边圆”。
- 依次单击圆周上的三个不同点。
- 第三个点落下前检查圆的方向和大小预览。
三个点不能重合，也不能位于同一直线上。该方式适合圆必须通过三个已有位置的场景。

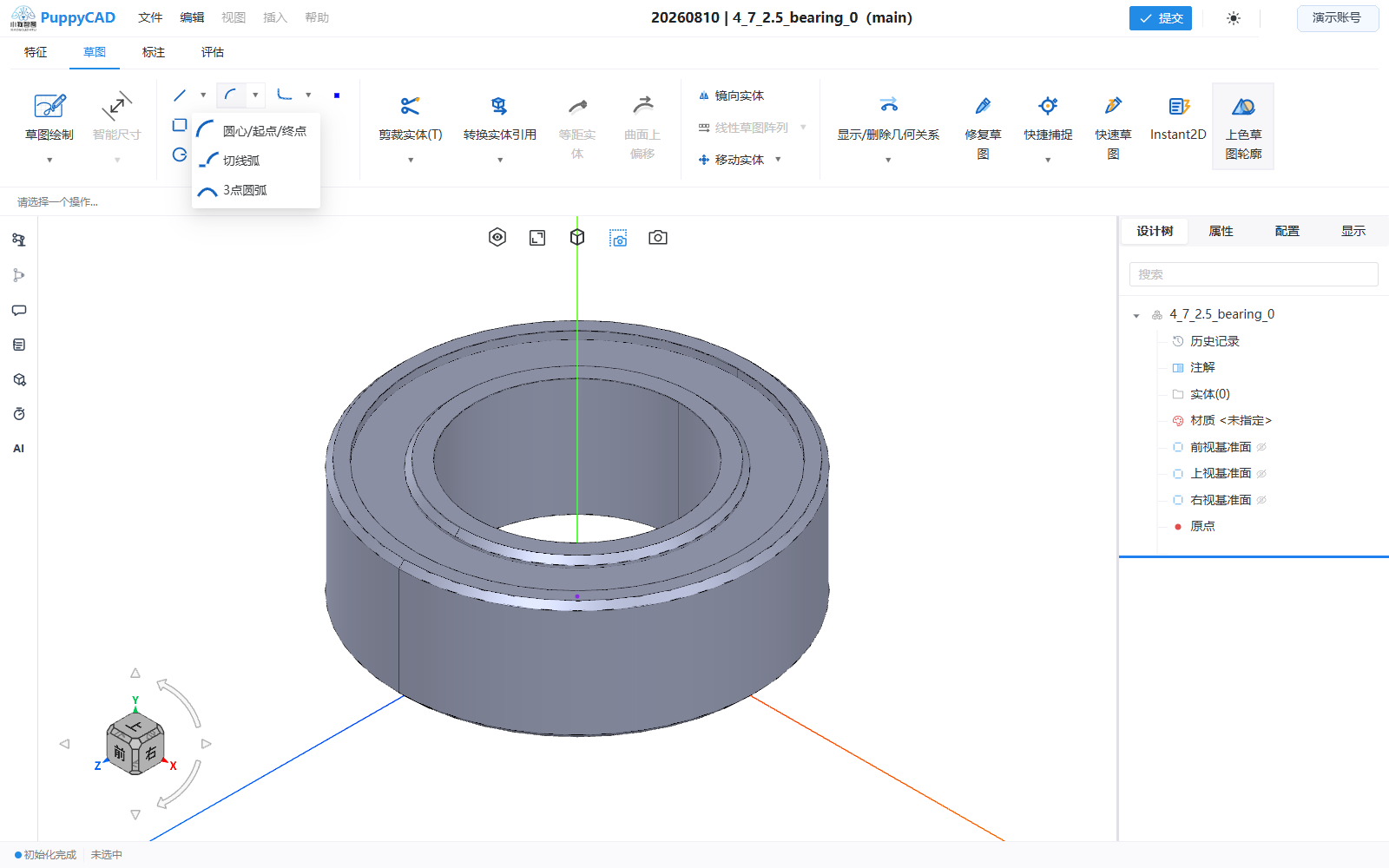

绘制圆弧
圆心/起点/终点
依次单击圆心、起点和终点。前两点确定半径，第三点确定圆弧终止位置和扫过范围。
切线弧
- 选择“切线弧”。
- 选择已有线段端点作为起点。
- 移动指针观察相切方向预览，单击终点。
切线弧要求有效的起始实体和端点。若起点没有落在可用端点上，命令无法建立预期的连续相切结果。
3 点圆弧
依次单击起点、终点和圆弧上的第三点。前两点确定弦，第三点决定弧高和弯曲方向。
编辑参数
选择已有圆时，属性面板提供中心 X/Y 和半径 R。选择已有圆弧时，可编辑圆心、起点、终点等坐标参数，并查看或添加适用于当前对象的几何关系。
圆和圆弧都可切换为“作为构造线”。构造圆适合节圆、定位圆和辅助轨迹，不参与普通实体轮廓。
添加尺寸
- 选择圆创建智能尺寸时，默认按直径候选处理，并可在尺寸属性中切换径向、直径或线性显示样式。
- 选择圆弧可创建半径尺寸。
- 圆弧与两个端点的组合可用于弧长尺寸。
- 两个圆心、圆心与点、圆心与直线等组合可形成距离尺寸，具体候选以视口预览为准。
完整流程见智能尺寸。
形成轮廓
完整圆本身是闭合实体。圆弧必须与其他直线、圆弧或曲线在端点处连续连接，才能形成闭合区域。仅相交但没有在交点处分割和连接的几何，不一定形成所需轮廓。
常见问题
圆弧朝向相反
圆心圆弧和三点圆弧的落点顺序会决定扫过方向。使用命令内部回退撤回最后一点，移到另一侧重新确认。
切线弧没有相切
确认第一点选择的是已有线段的端点，并在落下终点前观察相切提示。自动几何关系固定开启；若落点时没有命中相切候选，应在属性面板检查并补充所需关系。
圆无法生成孔
确认圆不是构造几何、半径大于零，并且没有与外轮廓发生意外交叉。创建特征时还需选择正确的轮廓区域和操作类型。
