同心、相切与锁定配合

同心用于轴线和中心定位，相切用于建立接触关系，锁定用于保持两个组件的完整相对位姿。三者消除的自由度不同，不能互相替代。

同心配合

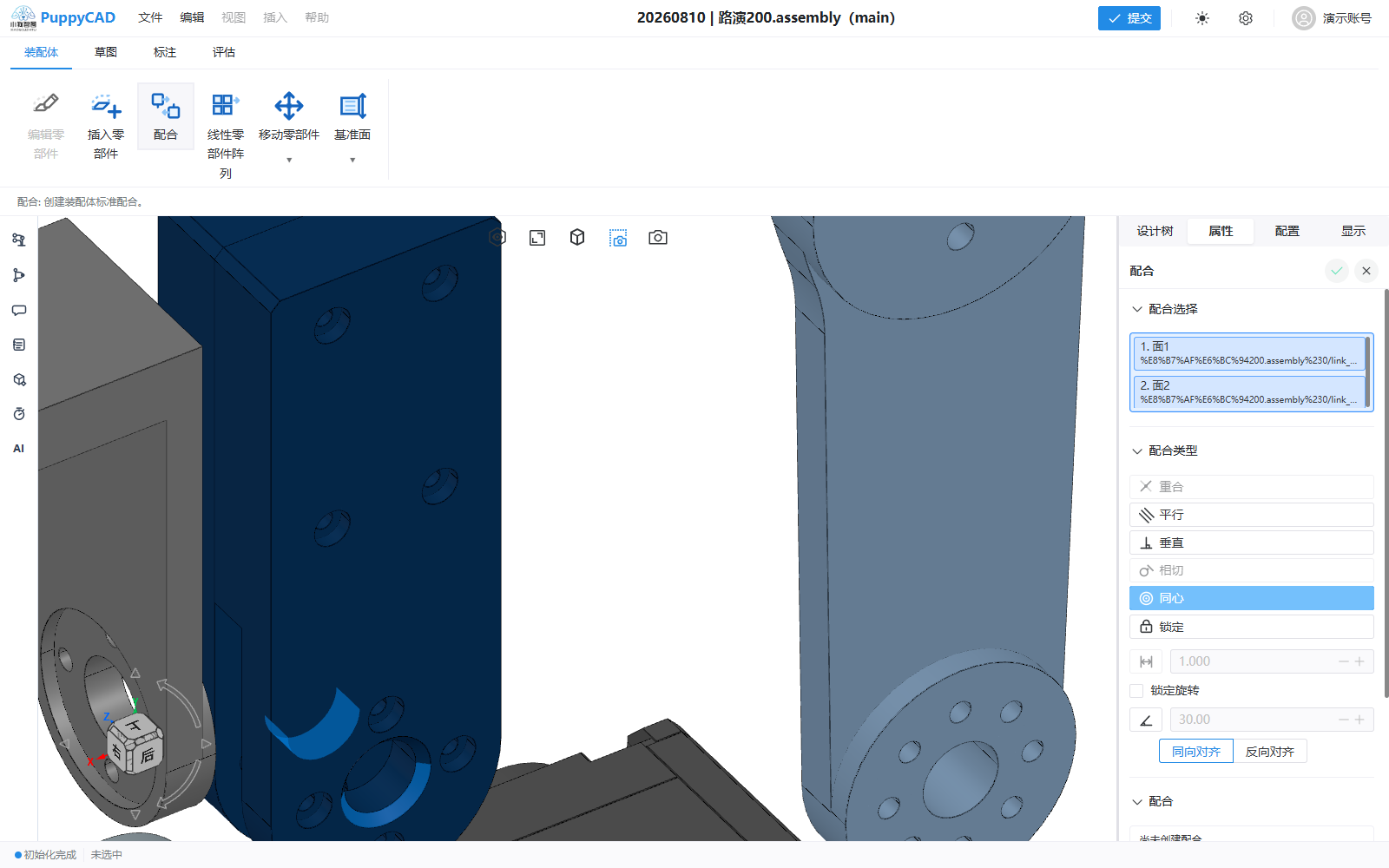

两个圆柱孔面已选中，视口显示同心候选及公共轴线方向。

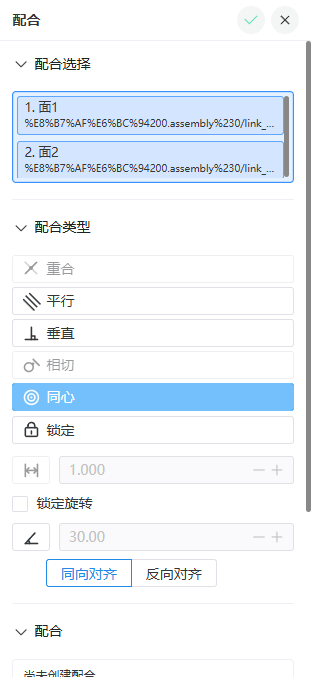

同心已激活，并显示仅属于同心关系的“锁定旋转”选项。

同心配合常用于轴、孔、圆柱面和圆形边。系统也会在可可靠解析中心或轴线的点、球、圆锥等组合中启用该类型。

1. 选择第一个圆柱面、圆形边、轴或受支持中心对象。
2. 选择另一组件上的兼容对象。
3. 选择“同心”。
4. 检查公共轴线和组件位置。
5. 按设计需要决定是否“锁定旋转”。
6. 确认配合。

一条同心配合通常消除横向偏移和轴线倾斜，但可能保留沿轴平移和绕轴旋转。可用端面重合消除轴向平移。

锁定旋转

“锁定旋转”只在两个选择都能解析为轴线、当前同心链没有冲突且该状态有意义时显示。启用后，会按创建时相对姿态消除绕公共轴的旋转自由度。

设计允许铰链、轴承或转轴运动时不要锁定旋转。配合创建后，也可从同心配合节点或配合文件夹的相应动作管理锁定状态。

相切配合

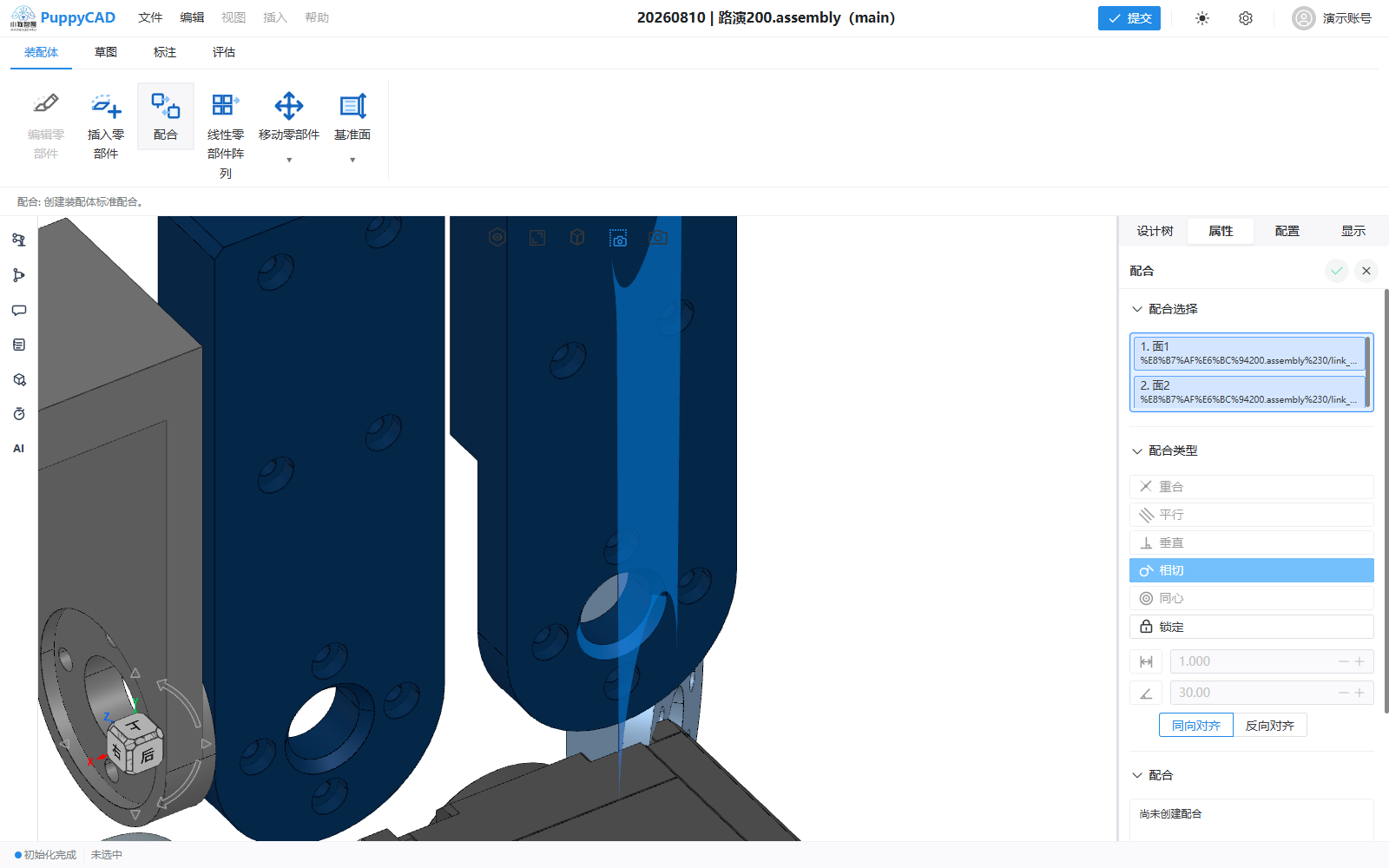

圆柱面与另一组件平面已进入选择列表，视口显示接触侧预览。

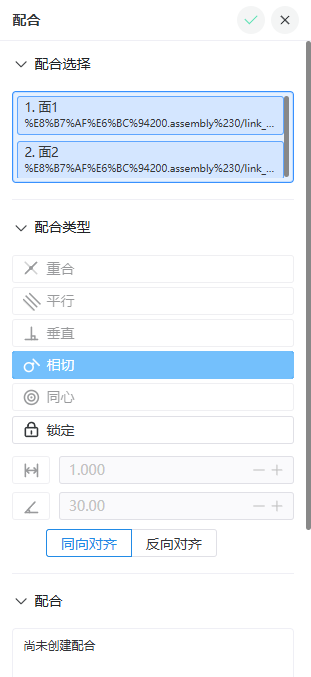

当前几何组合只开放相切和锁定；图中相切处于激活状态。

相切使两个解析几何在正确距离和方向上接触。常见可用组合包括：

• 平面与圆柱面。
• 平面与具备完整定义的圆锥面。
• 圆柱与圆柱。
• 直线/轴与圆柱或球。
• 圆柱与球。
• 球与球。
• 具备完整定义的圆锥与球。

1. 选择两个目标面或轴线型实体。
2. 确认“相切”按钮已启用。
3. 选择相切并观察接触侧预览。
4. 在可用时切换对齐方向。
5. 确认后拖动检查接触关系。

曲面看起来相似不代表具有可求解解析语义。按钮禁用时，应选择更明确的圆柱面、球面、平面或参考轴；不要用视觉近似的自由曲面替代。

锁定配合

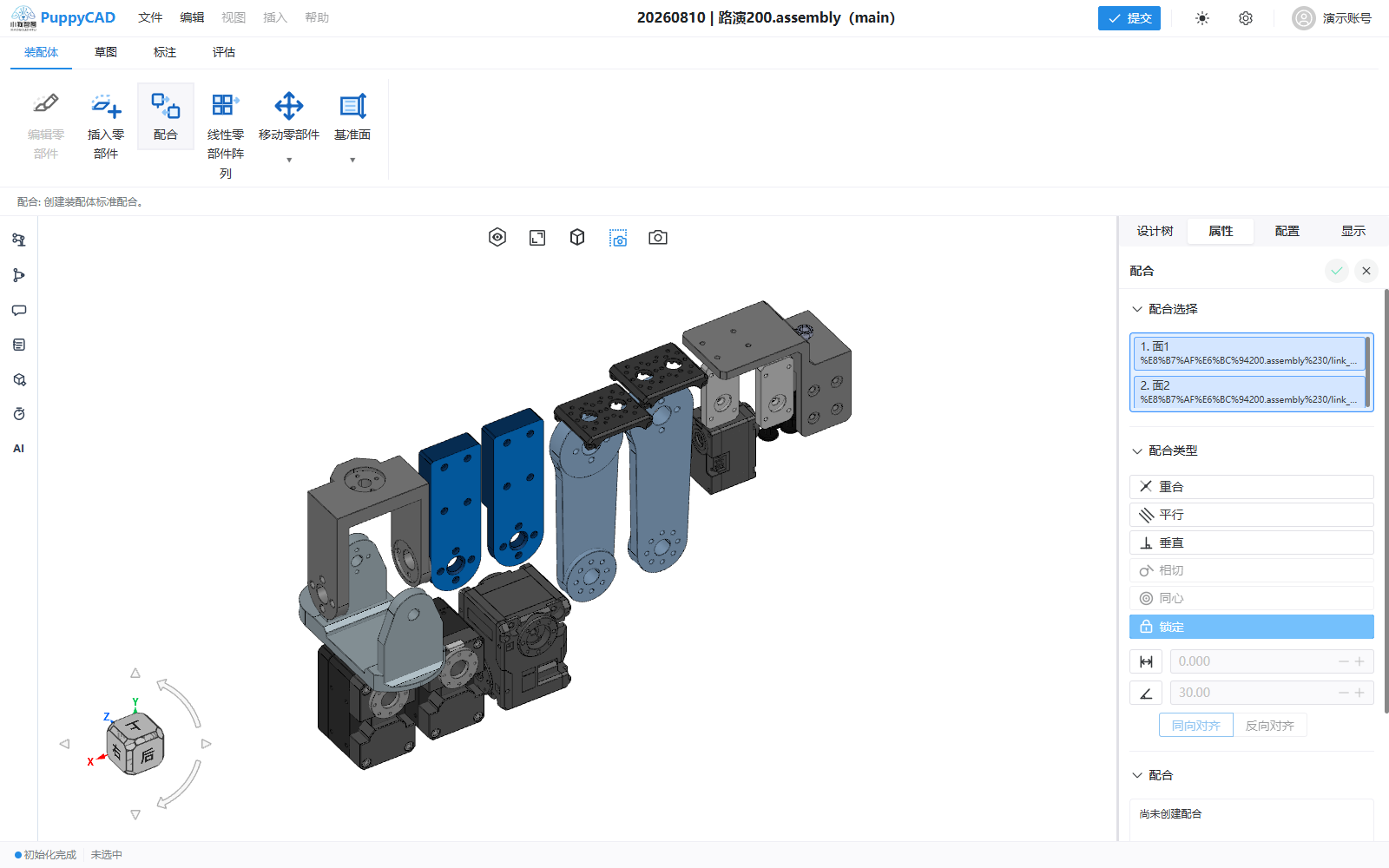

两个不同组件的平面已选中，锁定关系在完整装配视图中预览。

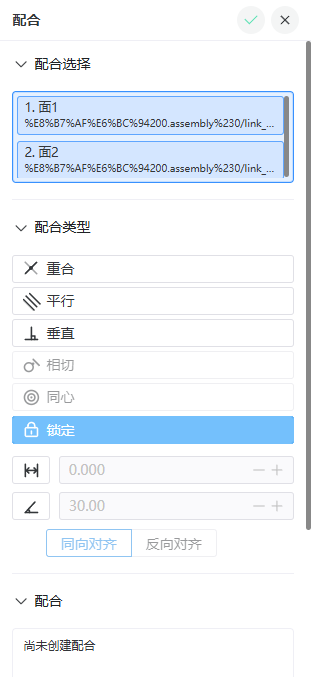

锁定已激活；距离、角度和对齐参数随该类型禁用。

锁定配合保持两个不同组件创建时的完整相对位姿。它是组件级关系，不要求选择几何必须能解析为平面或轴线。

1. 在两个不同组件上各选择一个实体。
2. 选择“锁定”。
3. 检查预览中两组件的相对位置没有意外改变。
4. 确认创建。

锁定配合不同于固定组件：固定把一个组件锚定到装配体；锁定保持两个组件彼此之间的相对位姿，这一组合仍可能随更高层约束整体运动。

常见问题

同心后组件仍能滑动

这是同心配合保留的轴向自由度。增加端面重合或距离配合，而不是重复创建同心。

锁定旋转不可用

检查两个选择是否都提供明确轴线，当前组件是否参与过定义链，以及配合是否已出错、被抑制或已经锁定。

相切预览位于错误侧

切换对齐方向或重新选择更明确的支持面。确认前检查实际接触位置，避免选择了相反侧的同类曲面。
