线性零部件阵列

在视口中选择阵列方向和种子组件。

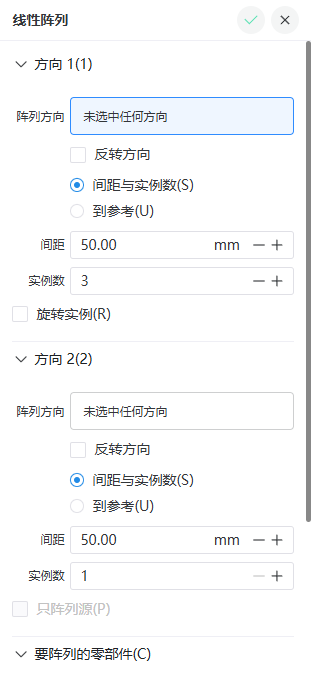

在属性面板中设置间距、数量和方向。

线性零部件阵列沿一个或两个方向复制选定零部件。每个方向可按“间距与实例数”或“到参考”定义，并可反向、旋转实例或跳过指定实例。

创建基础阵列

1. 在装配体工具栏选择“线性零部件阵列”。
2. 在“要阵列的零部件”中选择一个或多个源组件。
3. 激活方向 1 的“阵列方向”，选择直线、边、轴或可解析方向参考。
4. 选择“间距与实例数”。
5. 输入间距和实例数。
6. 检查方向箭头和实例预览。
7. 按需要设置方向 2、跳过实例或实例旋转。
8. 确认创建。

当前文档的装配根不能作为阵列源。应选择实际零部件或子装配体实例。

方向定义

间距与实例数

• 间距：相邻实例沿方向的距离，单位毫米。
• 实例数：该方向的总实例数量。
• 反转方向：翻转阵列箭头。

实例数包含源组件在该方向定义中的基准语义；以预览显示数量为最终确认依据。

到参考

选择参考几何和目标参考，由系统按可用空间计算实例分布。面板提供参考偏移和“设置间距 / 设置实例数”等控制时，应选择其中能明确表达设计意图的一项，并检查最后实例位置。

方向 2

方向 2 可形成二维阵列，拥有独立方向、间距、实例数、反转和到参考参数。“只阵列源”用于控制第二方向是否只复制源行，而不是复制方向 1 的完整结果。

旋转实例

方向 1 的“间距与实例数”模式可启用“旋转实例”：

1. 选择旋转轴。
2. 输入每个实例的旋转角度。
3. 按需要反转旋转方向。
4. 选择固定旋转轴。
5. 需要时启用“对齐到源”并选择参考点。

参考点可基于包围盒中心等可用选项。旋转实例会改变每个副本姿态，必须同时检查位置和朝向。

跳过实例

在“要覆盖的实例 → 跳过的实例”中激活选择，再从预览选择不需要生成的实例。跳过项仍属于阵列定义，后续编辑参数时应重新检查其对应位置。

编辑与删除

从设计树编辑阵列可恢复方向、源组件、实例参数、旋转和跳过项。方向或实例数变化后，原跳过项可能对应新的网格位置，应逐一核对。

删除阵列特征会移除其生成实例，但不会删除原始源组件。阵列的创建、编辑和删除支持撤销/重做。

常见失败

• 没有选择源组件或方向参考。
• 间距为零、实例数无效或到参考输入不完整。
• 方向参考无法解析为稳定方向。
• 旋转实例启用后没有有效旋转轴。
• 阵列源属于当前装配根或不可复制的辅助对象。
• 参数组合导致实例身份或目标位置无法稳定解析。

先只保留方向 1、单一源组件和少量实例验证，再逐步启用高级选项。
