旋转凸台与旋转切除

旋转凸台需要闭合轮廓和旋转轴。

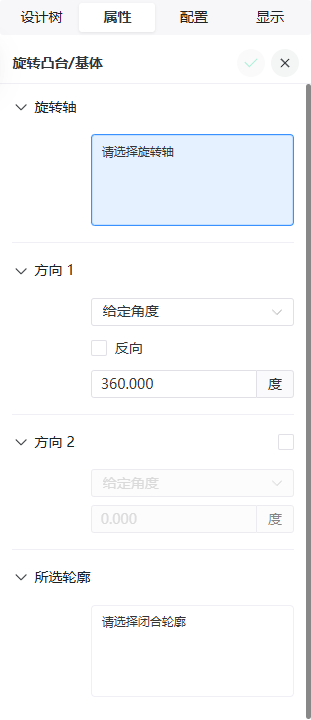

在属性面板中核对轴、方向和角度。

旋转特征把二维轮廓绕一条空间直线旋转。旋转凸台增加材料，旋转切除使用同样的旋转体去除已有实体材料。

使用前提

• 已有有效草图轮廓。
• 已有可解析为稳定直线的旋转轴。
• 旋转轴位于轮廓所属草图平面内。
• 旋转切除时，场景中已有目标实体。

旋转轴可来自草图直线、草图中心线，以及可解析为直线轴的模型边。轴可以来自其他草图，但不能只是与轮廓平面平行且存在空间偏移。

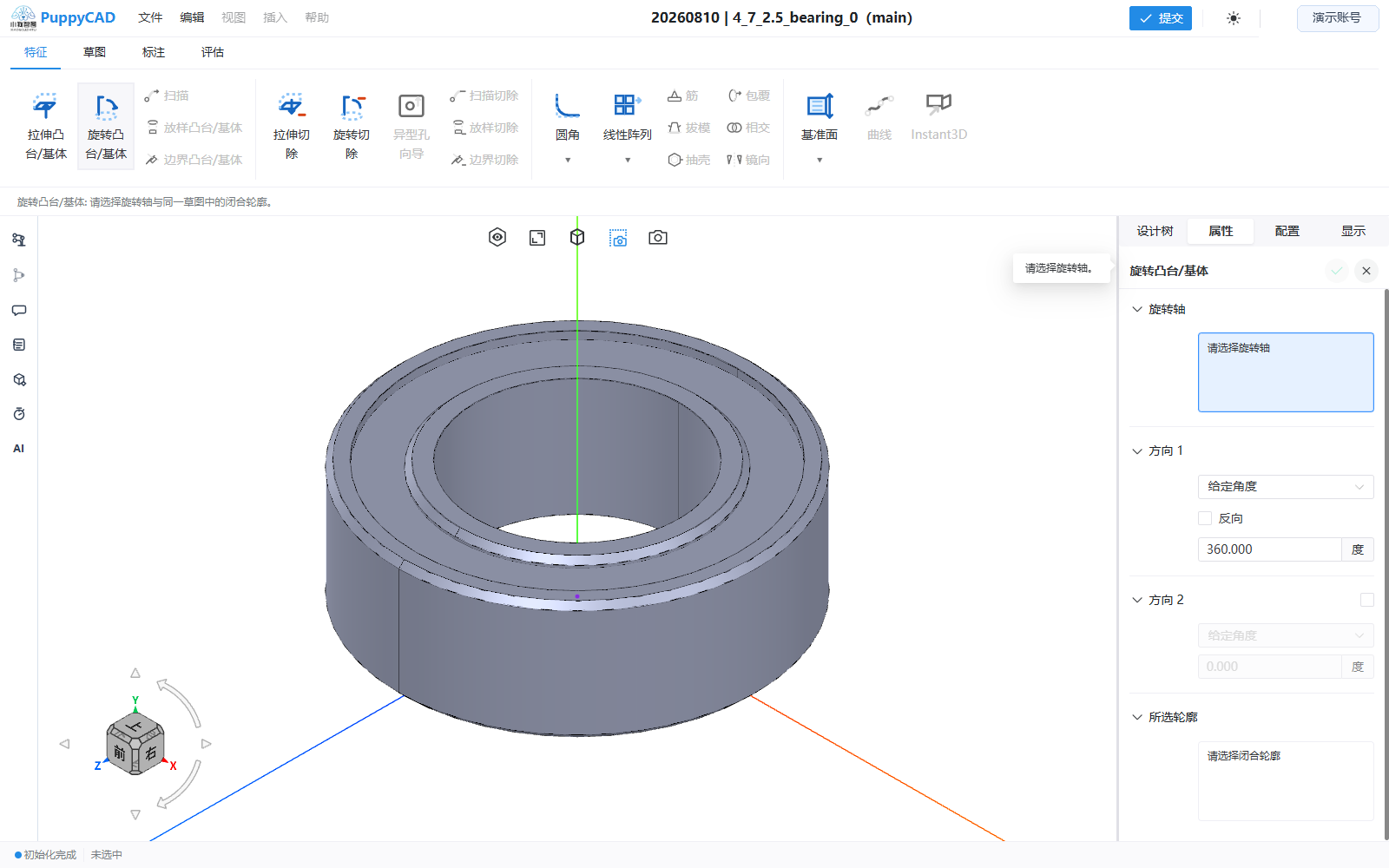

创建旋转凸台

1. 选择“旋转凸台/基体”。
2. 激活“旋转轴”输入框，选择轴对象。
3. 激活“所选轮廓”，选择一个或多个闭合区域。
4. 设置方向 1 的给定角度，范围为大于 0° 且不超过 360°。
5. 按需启用方向 2、输入第二角度或切换反向。
6. 检查预览，确认提交。

有效轴和轮廓就绪后，视口会显示角度手柄。拖动手柄可调整角度；拖动结束后预览会按最终定义重建。

创建旋转切除

1. 选择“旋转切除”。
2. 选择轴和轮廓。
3. 设置方向、角度和“反侧切除”。
4. 检查切除工具体预览。
5. 若切除把实体分成多个结果体，在“要保留的实体”中选择保留全部或指定片段。
6. 确认提交。

旋转切除的主预览表达切除工具体，不一定直接显示最终布尔结果。提交前应结合保留实体分析确认预期结果。

轮廓选择

支持普通闭合草图轮廓，也支持由相交几何形成的局部闭合区域。轴来自草图对象时，可直接选择阴影区域；轴来自模型边时，优先选择明确的草图实体轮廓。

轮廓边界可由直线、圆、圆弧、椭圆或样条等组成。草图修改后，系统会尝试重建已选区域；无法匹配时，需要重新选择。

方向参数

• 给定角度：当前可用的方向终止方式。
• 反向：翻转方向 1。
• 方向 2：在另一侧增加独立角度范围。

界面中“两侧对称”“旋转到下一面”“成形到面”和“到离指定面的距离”等选项处于不可用状态时，不属于当前可执行流程。

轮廓与轴的关系

实体旋转轮廓通常位于轴的一侧。轮廓跨过轴或旋转后产生自相交时，可能形成无效实体。使用开放轮廓时，还应确认当前命令是否能形成有效实体语义。

编辑已有旋转

从设计树右键旋转特征进入编辑，可修改角度、方向和已有定义。编辑状态下轴与轮廓选择可能被锁定以保持稳定特征身份；若必须替换引用，应先确认下游影响。

常见失败

• 旋转轴不是直线型参考。
• 轴不在轮廓草图平面内。
• 轮廓未闭合或已因草图修改失效。
• 角度为零或旋转后几何退化、自交。
• 旋转切除工具体没有与目标实体相交。
• 保留实体选择为空或不符合预期。
