草图圆角与倒角

草图圆角和倒角作用于二维草图实体，不等同于零件特征中的实体圆角和倒角。

草图圆角用圆弧替换尖角，草图倒角用直线切去尖角。它们修改二维轮廓；零件实体边的处理请使用实体圆角与倒角。

支持的选择

命令	支持的实体组合	选择方式
草图圆角	两条直线；一条直线与一段圆弧	依次选择两个实体，或单击两者真实共享角点
草图倒角	两条相邻直线	依次选择两条直线，或单击两者真实共享角点

圆弧—圆弧组合、直线—圆弧倒角、三条以上实体共用的歧义点，以及仅坐标重合但未共享拓扑的点不属于有效选择。

创建草图圆角

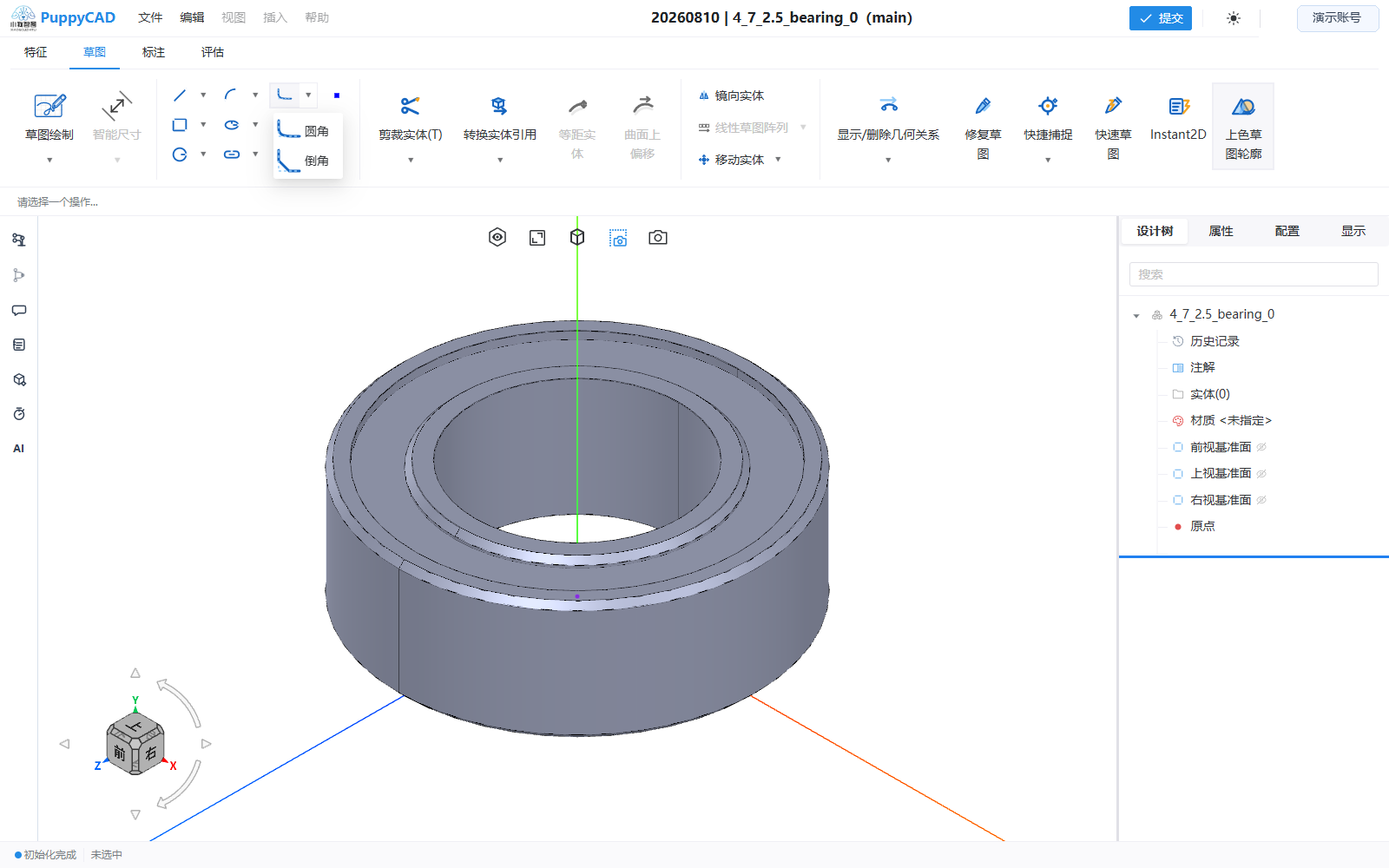

1. 打开“圆角/倒角”下拉菜单，选择“圆角”。
2. 输入半径。
3. 按选择表选择两个实体或共享角点。
4. 检查黄色圆角预览和保留侧。
5. 单击属性面板确认，正式创建圆角。

可用选项：

• 保留受约束角点：尽量保留与原角点有关的设计约束语义。
• 标注每个圆角的尺寸：为创建的圆角添加半径尺寸。

半径过大、源实体太短或几何方向无有效相切解时，无法形成有效圆角。应减小半径或延长源实体。

半径暂时超出可修剪范围时，旧预览会立即消失；参数恢复到有效范围后，预览会基于原选择重新生成。

创建草图倒角

1. 选择“倒角”。
2. 选择参数模式。
3. 输入距离和角度。
4. 选择两条相邻直线或共享角点。
5. 检查创建结果。

倒角支持两种参数模式：

• 角度距离：输入距离 1 和角度。
• 距离—距离：输入两侧距离；启用“相等距离”时两侧使用相同值。

角度—距离模式中，距离 1 应用于第一条选择实体，方向角从第一条实体朝第二条实体测量。方向角越过第二条实体或无法形成有效倒角三角形时，操作会被拒绝；请减小角度或距离后重试。

当前倒角在完成有效选择后立即创建。属性面板中的“撤消”可回退本次倒角命令内最近的创建；退出命令后使用文档级撤销。

选择共享角点

共享角点必须是两条受支持实体共同使用的真实端点。圆心、中点、象限点、孤立点或两条未分割曲线的视觉交叉点不会被当作有效角点。

若一次点选角点没有产生预览：

1. 放大确认该点是两条实体的端点。
2. 检查是否有第三条受支持实体也连接到该点。
3. 改为依次选择两个源实体。
4. 检查当前模式是否支持该实体组合。

对轮廓和尺寸的影响

圆角或倒角会缩短源实体并插入新实体。引用源实体整段长度或原角点的尺寸可能需要更新、删除或重新附着。完成后应检查：

• 新圆弧或倒角线是否位于预期侧。
• 相邻端点是否真实连接。
• 闭合区域是否仍上色。
• 原有尺寸和关系是否仍有效。
• 撤销/重做是否完整恢复角点结构。
