椭圆、部分椭圆与抛物线

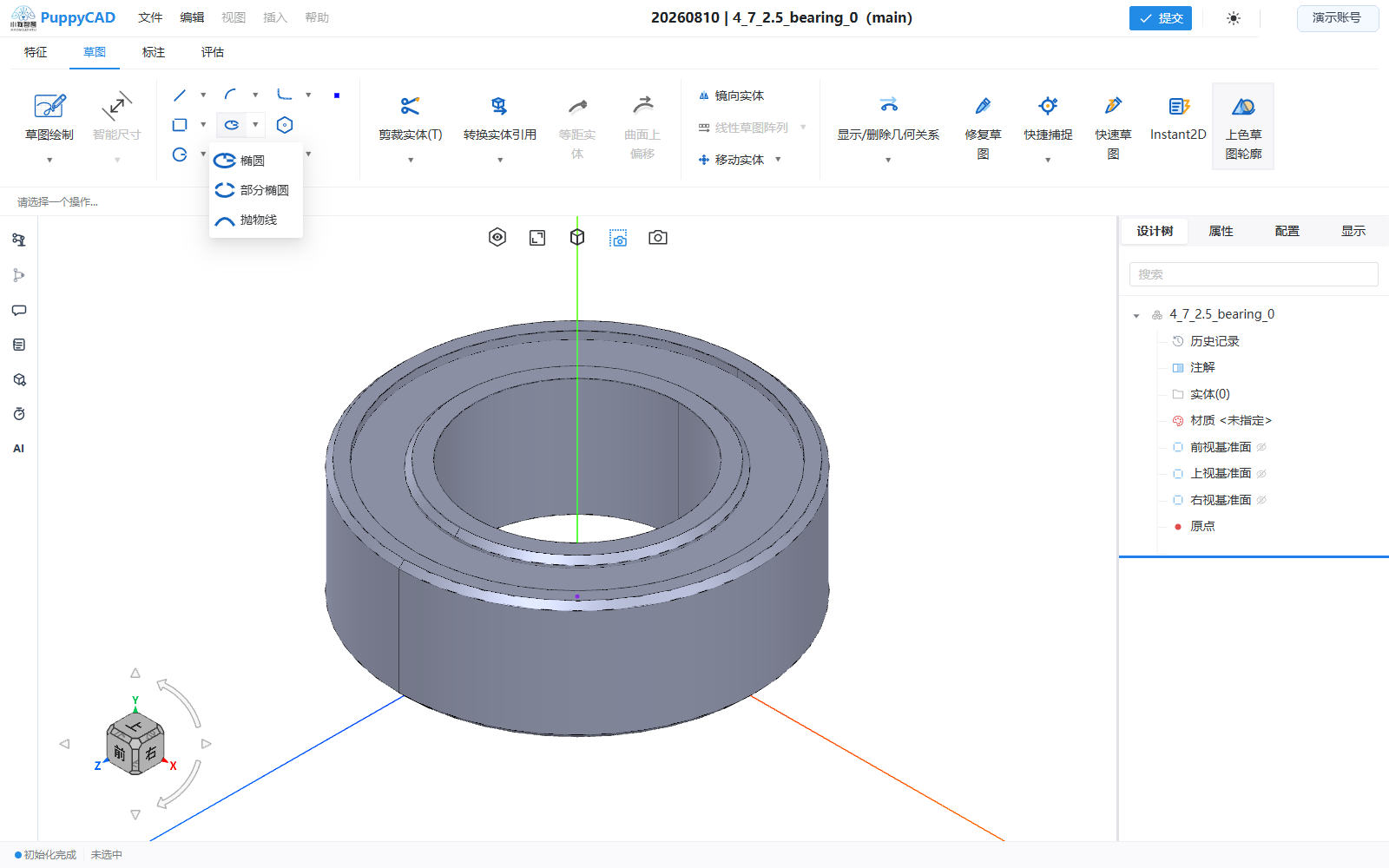

二次曲线工具共享同一菜单，选择前应明确完整轮廓、局部轮廓或抛物线需求。

椭圆族工具用于非圆截面和开放二次曲线。与直线和圆相比，这些曲线需要更多控制点，落点顺序会直接影响长轴、短轴和曲线范围。

绘制完整椭圆

1. 打开“椭圆”下拉菜单，选择“椭圆”。
2. 单击中心点。
3. 单击长轴端点，确定长轴方向和半长轴长度。
4. 单击短轴参考点，确定短半轴长度。

第三点按其到长轴的垂直投影确定短轴。若需要轴对齐椭圆，可在第二点落下前使用水平/竖直或角度捕捉。

绘制部分椭圆

部分椭圆使用完整椭圆的基础形状，再限定起止范围：

1. 选择“部分椭圆”。
2. 单击中心点。
3. 单击长轴端点。
4. 通过指针位置确定短轴，并单击投影起点。
5. 单击终点，确定椭圆弧范围。

起点和终点都位于同一基础椭圆上。最后两次落点的顺序和位置决定保留的曲线段。

绘制抛物线

1. 选择“抛物线”。
2. 按视口提示依次确定抛物线的基准形态和方向。
3. 选择曲线起点与终点，限定实际保留的抛物线范围。
4. 检查顶点、轴向和开放方向。

抛物线是开放曲线。要把它用于闭合特征轮廓，必须用其他实体连接其两端。

属性面板

选择椭圆族对象后，可使用以下区域：

• 椭圆类型：在支持的绘制类型之间选择。
• 现有几何关系 / 添加几何关系：检查和管理当前对象适用的关系。
• 作为构造线：将曲线用于辅助定位。
• 添加构造线：为支持的椭圆类型显示轴向辅助几何。
• 参数：按对象类型编辑中心、轴端点、半轴或抛物线控制参数。

直接编辑控制点时，应观察整条曲线和相邻端点，不要只检查当前拖动位置。

尺寸与定位建议

• 用中心坐标或中心与参考点的距离确定位置。
• 用长轴、短轴相关距离控制椭圆大小。
• 用基准轴角度控制椭圆方向。
• 对开放曲线的端点分别建立位置约束，避免轮廓在后续编辑中断开。

常见问题

椭圆长短轴交换或方向不对

第二次落点定义长轴方向，第三次落点定义短轴大小。撤销并按正确顺序重绘，或选择对象后修改对应参数。

部分椭圆保留了另一段

起点与终点的落点顺序决定曲线范围。撤回最后一步，在目标方向重新选择终点。

曲线参与特征时轮廓无效

确认开放曲线两端与相邻实体真实连接，没有自交、零长度段或重叠曲线，并使用“上色草图轮廓”检查区域。
