转换实体与等距实体

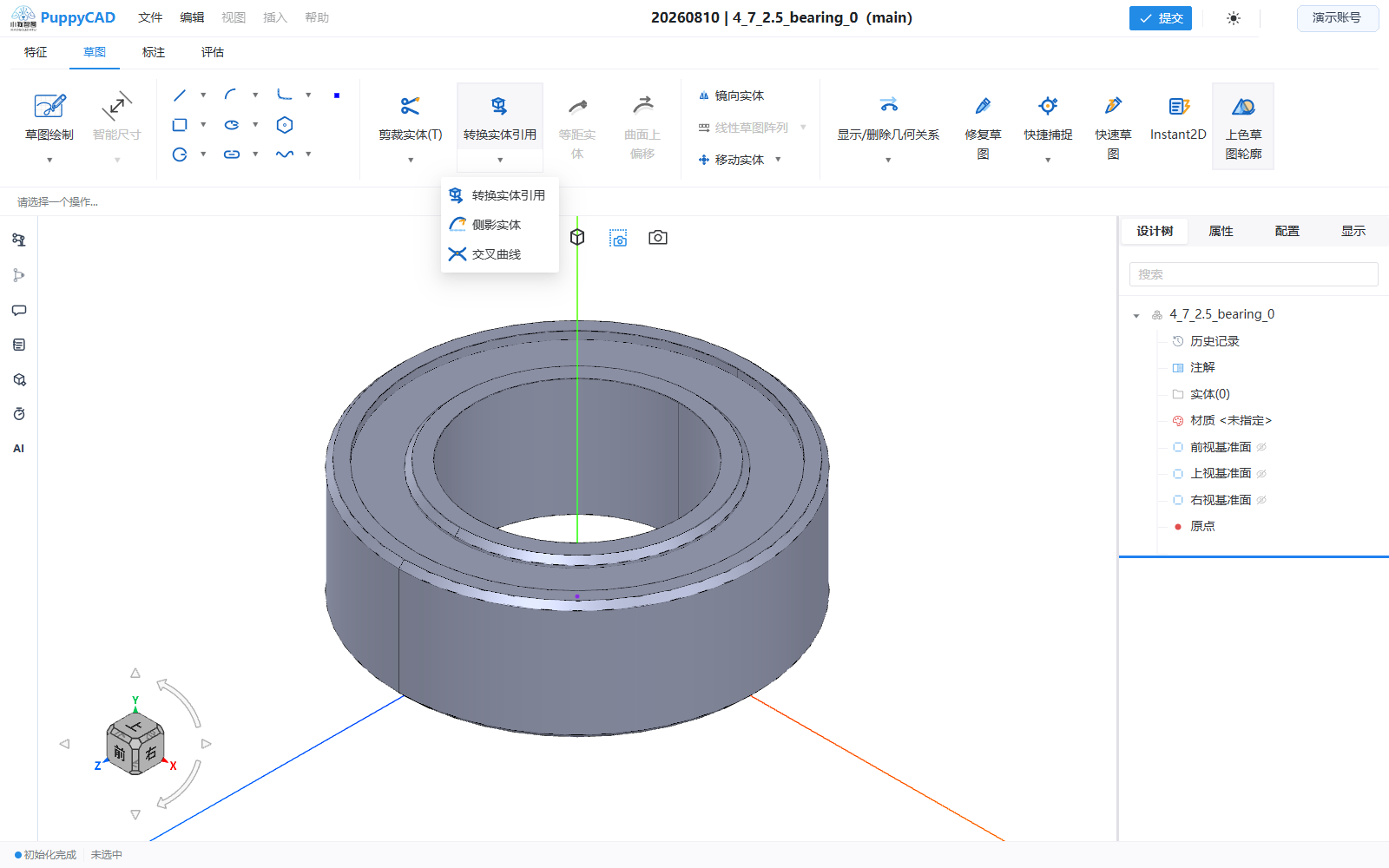

当前使用“转换实体引用”；同组中的侧影实体和交叉曲线入口尚未开放。

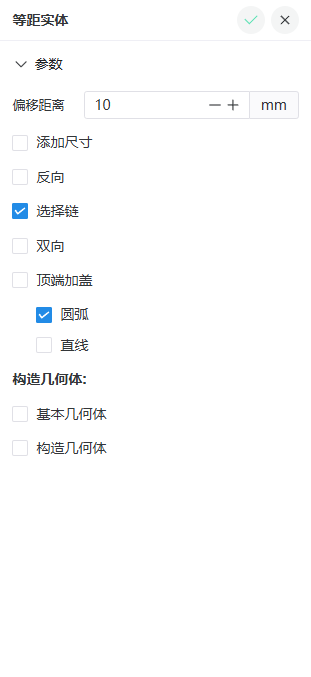

等距实体已激活，面板直接显示偏移距离、方向、选择链、双向和端部加盖选项。

“转换实体引用”把已有草图或模型几何投影到当前草图；“等距实体”在指定距离生成平行或同心的草图副本。两者都适合复用现有设计基准，减少重复描绘。

转换实体引用

1. 先进入目标草图编辑。
2. 单击“转换实体引用”。
3. 在三维视口或设计结构中选择要转换的边、曲线或可用链。
4. 在属性面板检查“已选实体”列表。
5. 按需启用“作为构造线”或“选择链”。
6. 确认命令，检查目标草图中的投影几何。

“选择链”会沿连续边收集相关几何，适合闭合轮廓和槽口；不需要整条链时应关闭，以免加入额外边。

转换结果保留对来源的引用语义。来源几何重建后，目标几何会按可解析的引用更新；来源被删除或拓扑发生无法唯一对应的改变时，目标引用可能失效。

作为构造线

启用后，转换结果只作为辅助参考，不参与普通特征轮廓。适合投影中心线、定位边或暂不希望用于拉伸区域的几何。

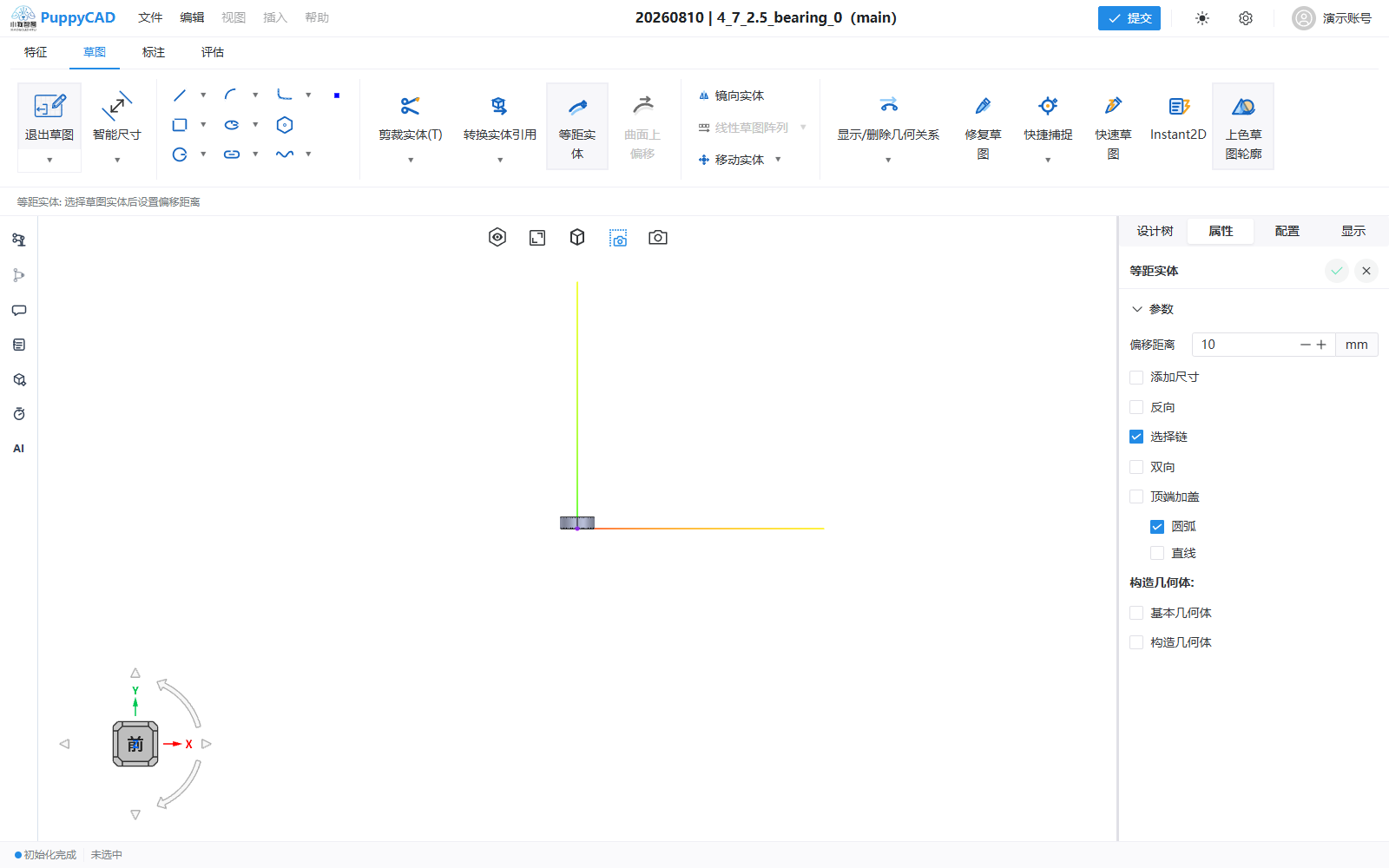

等距实体

偏移距离、方向、链选择、双向和端部封盖都应在预览确认前检查。

1. 进入草图编辑，选择要偏移的草图实体。
2. 单击“等距实体”。
3. 设置偏移距离，单位为毫米。
4. 选择偏移方向，或启用“双向”。
5. 按需要配置选择链、端部封盖和几何类型。
6. 检查预览后确认。

启动命令前已选择的有效草图实体会直接进入“已选实体”列表，无需重复点选。直线、圆、圆弧、椭圆、部分椭圆、样条和抛物线可按各自几何语义参与偏移；混合链和组合轮廓会先按连续关系整理方向，再过滤无效分支与自交结果。

偏移距离必须大于零。对于曲率半径小、急转角或自交轮廓，过大的偏移值可能无法生成有效结果；此时应减小距离或缩小选择范围，不要依赖错误预览继续确认。

等距选项

选项	作用
添加尺寸	为每对源实体与偏移实体建立驱动距离尺寸；链首显示标注，其余链成员保留隐藏约束
反向	切换到选中实体的另一侧
选择链	沿连续实体创建整体偏移
双向	在原实体两侧同时创建偏移结果
顶端加盖	为开放链的两个自由端建立连接；闭合链不生成盖子
圆弧 / 直线	选择半圆弧盖或直线盖，预览与确认结果保持一致
基本几何体	勾选后把参与偏移的源实体转为构造几何
偏移几何体	勾选后把偏移结果转为构造几何；任一构造选项启用时，端盖也作为构造几何

端部封盖主要用于开放链。闭合轮廓本身不需要端部连接；应以视口预览为准。

确认后，闭合源链的偏移结果以及带端盖的开放链会按真实端点关系整理为闭合轮廓。“上色草图轮廓”已开启时，填充区域会随偏移创建和后续距离修改同步刷新；关闭上色只隐藏填充，不改变闭合轮廓身份。

选择方向

“反向”改变单向偏移所在侧，不改变距离绝对值。“双向”会同时创建两侧结果，适合以中心路径构造等宽边界。若预览与预期相反，优先切换方向，不要输入负距离。

单向端盖连接源链与偏移链；双向端盖连接左右两条偏移链，源链不作为封闭边界的一部分。修改自动生成的距离尺寸后，两侧偏移、端盖和轮廓填充会在同一修改中更新。

使用建议

• 复用零件面边界时优先转换实体，不要目测重画。
• 需要稳定轮廓时，只转换真正需要的边，避免整链引入多余分支。
• 偏移闭合轮廓前检查原轮廓无自交、零长度边和重叠边。
• 转换或偏移后立即使用“上色草图轮廓”检查区域。
• 来源可能频繁改变时，选择更稳定的基准边或草图，而不是短暂生成的小边。

转换实体引用会随 .puppy 保存来源身份、选择意图和目标草图关系。离线包重新载入后，系统按当前来源重新建立转换结果；来源已删除或无法唯一解析时，引用进入失效状态，不会静默绑定到相邻几何。

当前边界

“侧影实体”“交叉曲线”和“曲面上偏移”不属于本页可执行流程；界面中相应入口不可用时，不应将其作为当前交付能力。
