距离与角度配合

距离和角度配合用数值控制两个组件之间的线性或方向关系。它们适合在基础重合、同心或方向配合之后补充剩余自由度。

距离配合

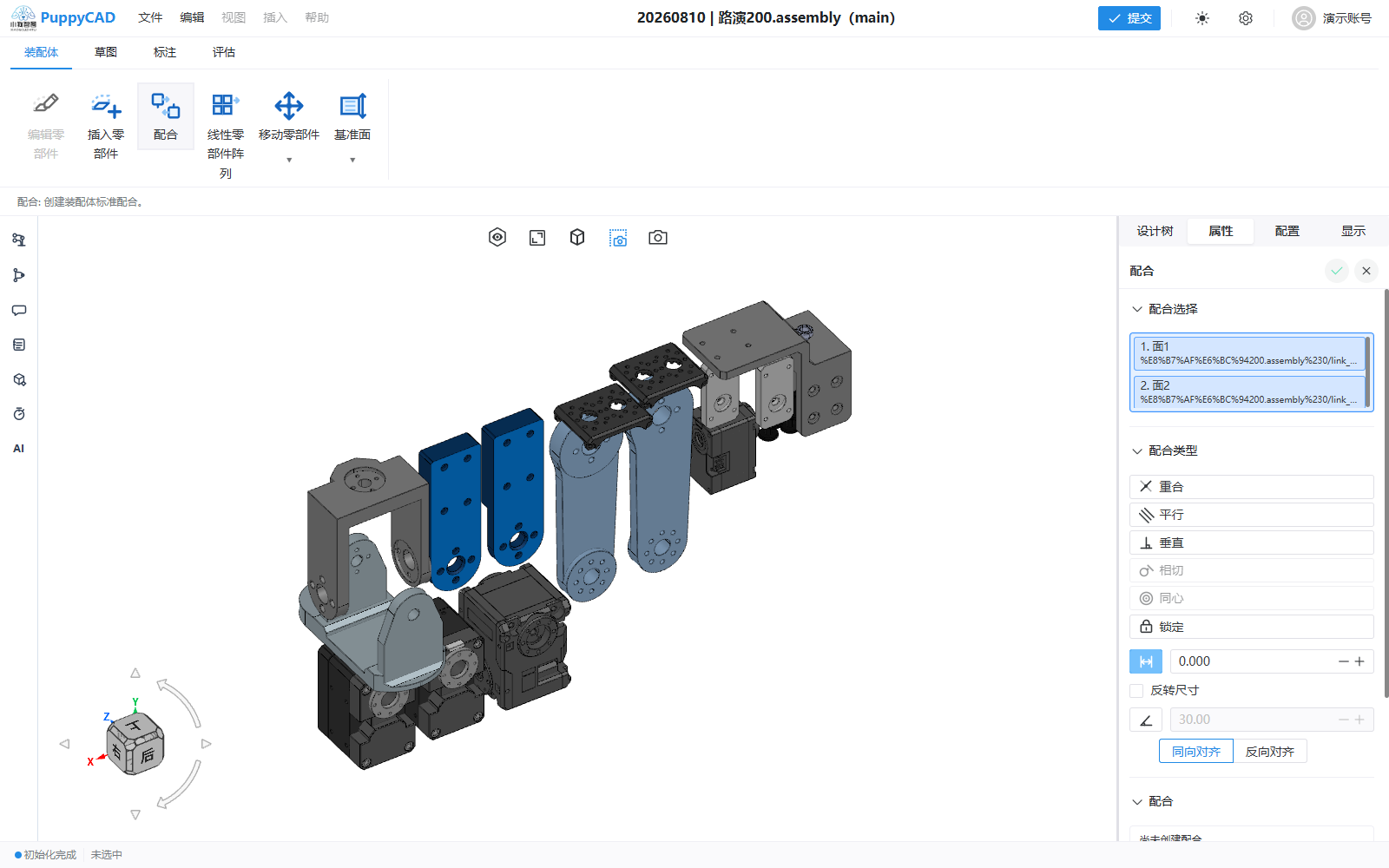

两个组件平面已选中，距离配合在真实装配场景中进入预览。

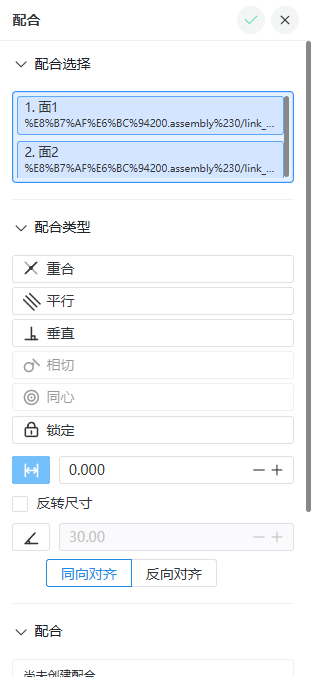

距离面板显示当前数值、反转尺寸以及同向/反向对齐控制。

1. 选择两个兼容实体。
2. 选择“距离”。
3. 检查系统读取的当前距离默认值。
4. 输入目标距离，单位为毫米。
5. 对圆形实体选择适用的距离模式。
6. 需要另一侧解时启用“反转尺寸”。
7. 检查预览并确认。

圆形实体的距离模式

当选择包含圆柱、圆弧或其他具有半径语义的实体时，面板可分别显示第一、第二实体的距离模式：

模式	含义
中心到中心	按轴线或圆心之间的中心距离计算
最小距离	按两个几何边界之间的最短距离计算
最大距离	按当前几何支持的最大边界距离计算

每个圆形实体可以独立选择模式。并非所有组合都支持“最大距离”；不可用选项会被禁用。当前流程不提供自定义距离模式。

反转尺寸

距离往往存在目标对象两侧的镜像解。“反转尺寸”切换创建侧并保留有符号分支。拖动或重求解后，系统会尝试保持确认时的侧别。

角度配合

角度配合已在两个组件平面之间激活，视口同步显示姿态预览。

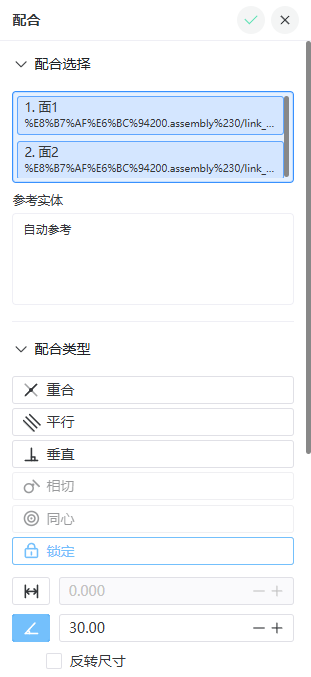

角度面板显示自动参考、30 度输入、反转尺寸和对齐控制。

1. 选择两个能提供方向的面、直线、边、轴或支持解析几何。
2. 选择“角度”。
3. 输入角度值，单位为度。
4. 检查自动参考；需要稳定有符号方向时，激活“参考实体”并选择显式参考。
5. 按需要切换“反转尺寸”和对齐方式。
6. 确认创建。

参考实体用于决定角度测量的有符号方向和分支。没有显式参考时系统使用自动参考轴；复杂翻转场景优先指定稳定参考。

使用顺序

控制轴向间距

先用同心配合对齐轴线，再用端面间距离控制轴向位置。若要求端面直接接触，使用重合而不是距离 0 的冗余表达。

控制倾斜机构

先用铰链所需同心关系定义转轴，再用角度配合控制两参考面之间的开合角。需要自由转动时，应抑制或删除角度配合。

避免冲突

• 已有重合配合控制同一方向时，不要再添加不相容的非零距离。
• 已有平行或垂直配合时，角度 0° 或 90° 可能重复控制同一自由度。
• 两个不同距离配合不要同时控制同一位置分量。
• 参数修改后立即查看配合状态和组件姿态。

编辑和翻转

从设计树编辑已有距离或角度配合，可恢复参与实体、数值、距离模式、参考实体和分支。修改数值前记录当前姿态；组件突然跳到另一侧时，检查“反转尺寸”、对齐和参考实体。
