草图捕捉设置

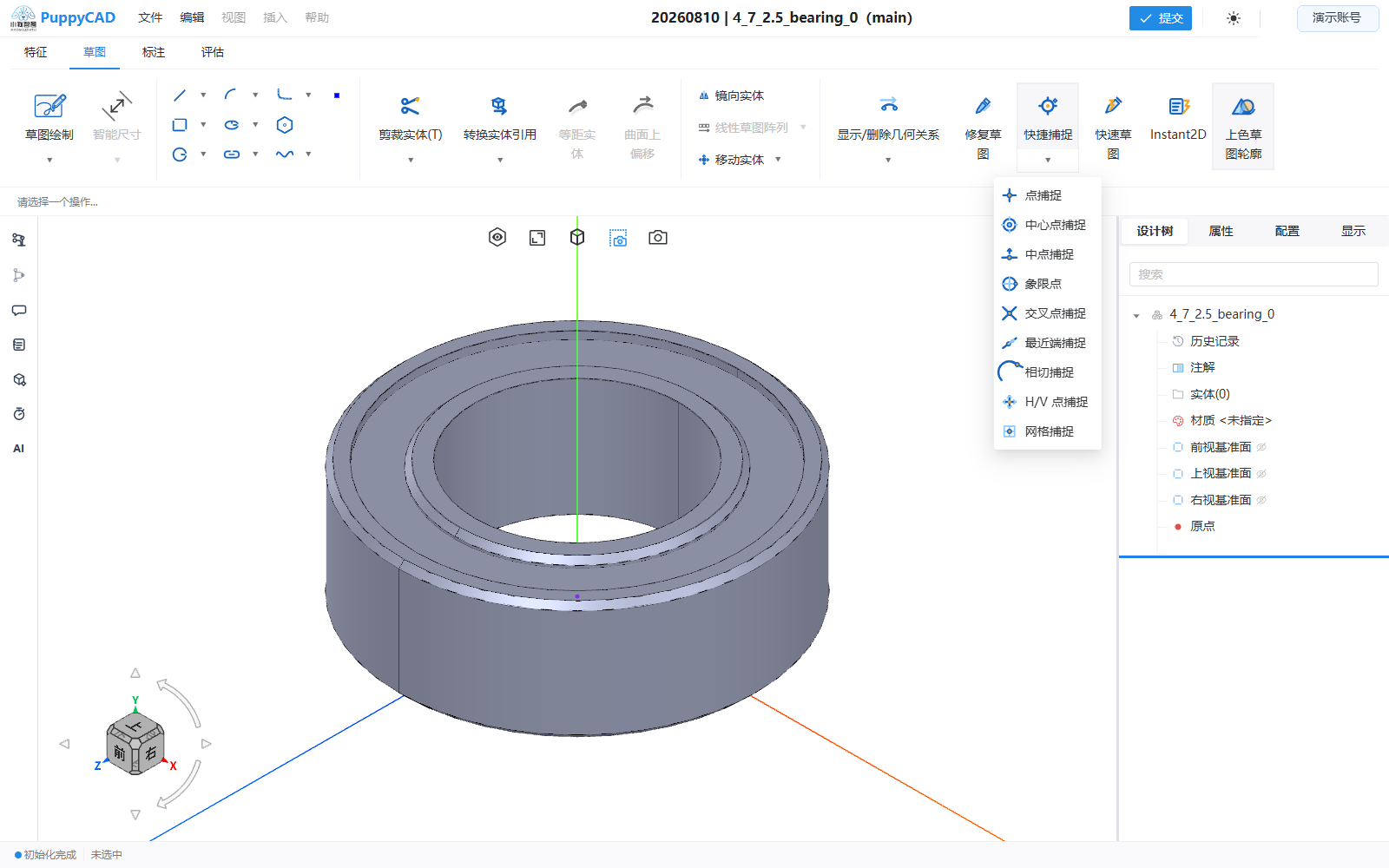

快捷捕捉包含点、中心点、中点、象限点、交叉点、最近端、相切、水平垂直点和网格捕捉。

捕捉用于在绘制时把指针定位到端点、中心点、交点或方向关系等候选位置。合理配置可以提高草图精度；开启过多捕捉项也可能在密集几何中增加候选干扰。

打开设置

1. 单击顶部工具栏的“设置”按钮。
2. 在设置树中选择“草图 → 几何关系/捕捉”。
3. 调整可编辑的总开关和所需捕捉项。“自动几何关系”固定开启，仅用于展示当前策略。
4. 单击“确定”应用设置。

可编辑设置会作为当前项目的编辑器偏好保存。自动几何关系不会接受关闭值；单击“取消”不会提交本次修改。

总开关

选项	作用
激活捕捉	统一控制草图绘制、移动/复制实体的起点与目标点，以及草图点拖动时是否执行捕捉判断
捕捉到模型几何体	允许把模型几何体作为捕捉候选，而不只使用当前草图对象
自动几何关系	固定开启且不可修改；捕捉命中时自动建立相应的草图几何关系

“捕捉到位置”和“建立几何关系”不是同一件事。自动几何关系固定开启，但只有实际命中已启用的捕捉候选时，才会按当前绘制命令建立对应关系。若不需要某类候选，应关闭具体捕捉项，而不是关闭自动几何关系。

捕捉项

捕捉项	典型用途
端点和草图点	连接到已有线段端点、圆弧端点、草图点或原点
中心点	定位圆、圆弧或椭圆的中心
中点	定位线段中点
象限点	定位圆或圆弧的上、下、左、右象限位置
交叉点	定位几何体的交点
相切	建立或提示相切方向
垂直	建立或提示垂直方向
平行	建立或提示平行方向
水平/竖直	将当前绘制方向捕捉到草图水平轴或竖直轴；直线在提示仍显示时落点，会自动创建对应水平或竖直关系
与点水平/竖直	与已有点形成水平或竖直对齐
长度	按动态长度候选定位
网格	定位到网格交点；可限制为只在显示网格时生效
角度	按设定角度步长定位绘制方向

草图会话参考点

进入草图编辑时，系统会为当前绘制平面建立以下临时捕捉参考：

• 世界原点在草图平面上的投影。
• 当前特征平面能够解析出的面角点投影。
• 当前特征平面能够解析出的边中点投影。

这些参考点可用于绘制落点、移动/复制的“从/到”位置、旋转中心和草图点直接拖动。它们不会创建草图实体，不进入设计树，也不能通过普通单击或框选加入选择集；退出草图后会统一清理。临时参考点不等于共享控制点，只有实际命中并由当前命令建立的关系才会进入草图状态。

自动几何关系始终启用。默认还会启用“激活捕捉”和“端点和草图点”；其他捕捉项默认关闭，角度默认值为 45°。项目已有设置可以覆盖其他可编辑选项，但历史数据中的自动几何关系关闭值会被忽略。

移动或复制实体使用“从/到”方式时，起点与目标点读取同一套全局配置。关闭“激活捕捉”后，两者都回落到当前草图平面的自由落点；只关闭某个捕捉项时，仅停止该类候选，不影响仍启用的其它捕捉项。

推荐配置

一般机械草图

保留端点和草图点，按需开启中点、中心点、交叉点、水平/竖直。这样能覆盖常用定位，同时避免过多方向候选竞争。

规则角度草图

开启角度捕捉并设置所需步长。角度值允许 1° 至 180°。若同时开启平行、垂直或水平/竖直，系统会根据当前指针位置和候选优先级选择命中结果，绘制前应观察屏幕提示。

网格定位

开启网格捕捉；如果只希望可见网格参与定位，再开启“只在网格线显示时捕捉”。关闭网格捕捉时，该从属选项也会关闭。

捕捉到错误位置

1. 放大目标区域，减少候选点在屏幕上的重叠。
2. 临时关闭当前任务不需要的捕捉项。
3. 检查“捕捉到模型几何体”是否引入了模型几何或草图会话参考点候选。
4. 观察端点、中心、方向或角度提示后再单击。
5. 已放置的几何不正确时，使用命令内部回退或撤销，再重新绘制。

捕捉适合快速建立意图，最终尺寸应使用智能尺寸确认，避免只依赖视觉位置。

绘制直线时，水平或竖直图标属于当前候选提示。只有在提示仍显示时单击完成线段，系统才会为新线创建对应关系；指针离开候选范围后落点不会仅因最终坐标接近水平或竖直而补建关系。“与点水平/竖直”只负责终点追踪，不等于直线自身的水平或竖直关系。
