装配体参考几何体

装配环境中的参考几何体入口。

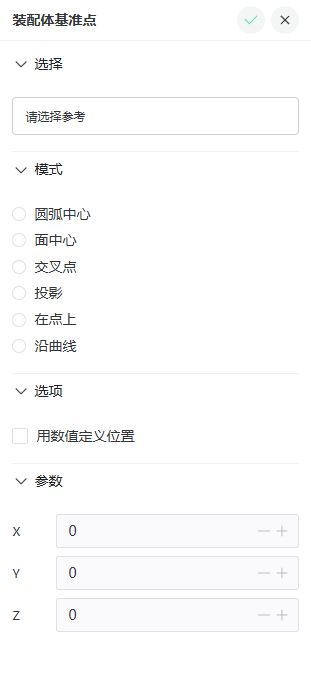

装配体基准点面板列出圆弧中心、面中心、交叉点、投影和曲线定位模式。

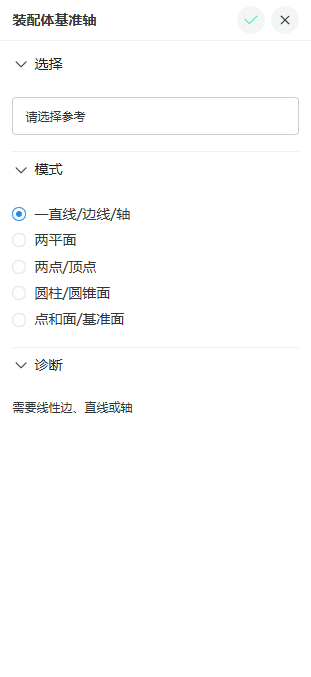

装配体基准轴面板依据直线、平面、点或解析曲面建立轴。

装配体基准面面板按三个参考槽位组织定义并提供法线反转。

装配体可创建参考点、参考轴和参考基准面，用于配合、移动、阵列和后续装配定位。其定义方式与零件参考几何体一致，但引用来自装配上下文中的组件几何。

创建装配体参考点

参考点预览必须落在目标组件实例的正确几何位置，再确认写入装配文档。

选择“装配体参考点”，再使用以下模式：

• 圆弧中心。
• 面中心。
• 交叉点。
• 投影。
• 在点上。
• 沿曲线按距离、百分比或均匀分布。
• 用 X/Y/Z 数值定义位置。

按几何模式选择组件内实体后，检查预览和选择摘要，再确认。沿曲线可设置点数量和间距。

创建装配体参考轴

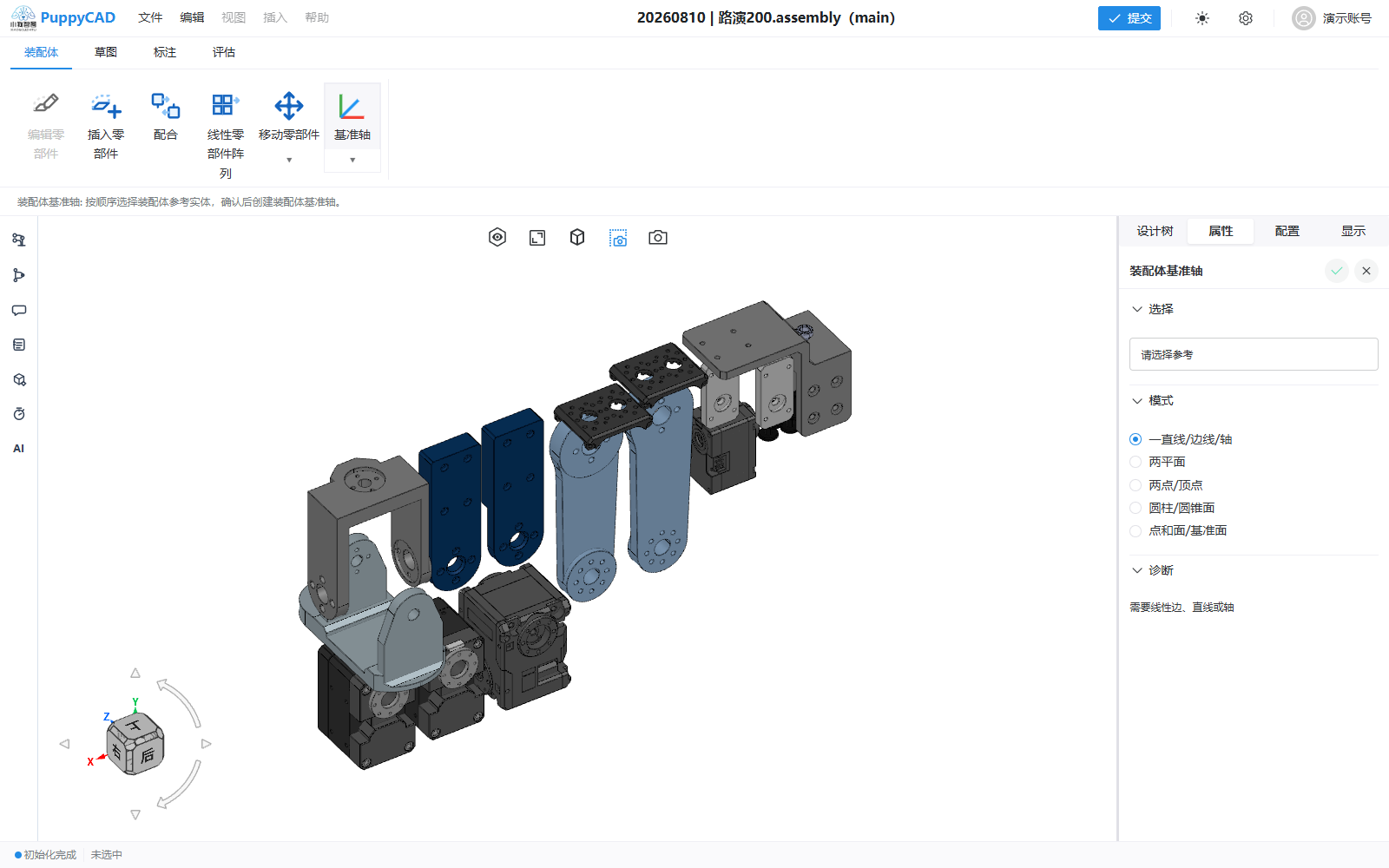

参考轴的方向来自选中实体，不应根据当前相机朝向判断正反。

支持：

• 一直线/边线/轴。
• 两平面的交线。
• 两点/顶点连线。
• 圆柱/圆锥面的中心轴。
• 点和面/基准面组合。

属性面板“诊断”区域会说明当前输入是否足以形成有效轴。两点重合、两平面平行或解析曲面缺少轴线语义时不能确认。

创建装配体参考基准面

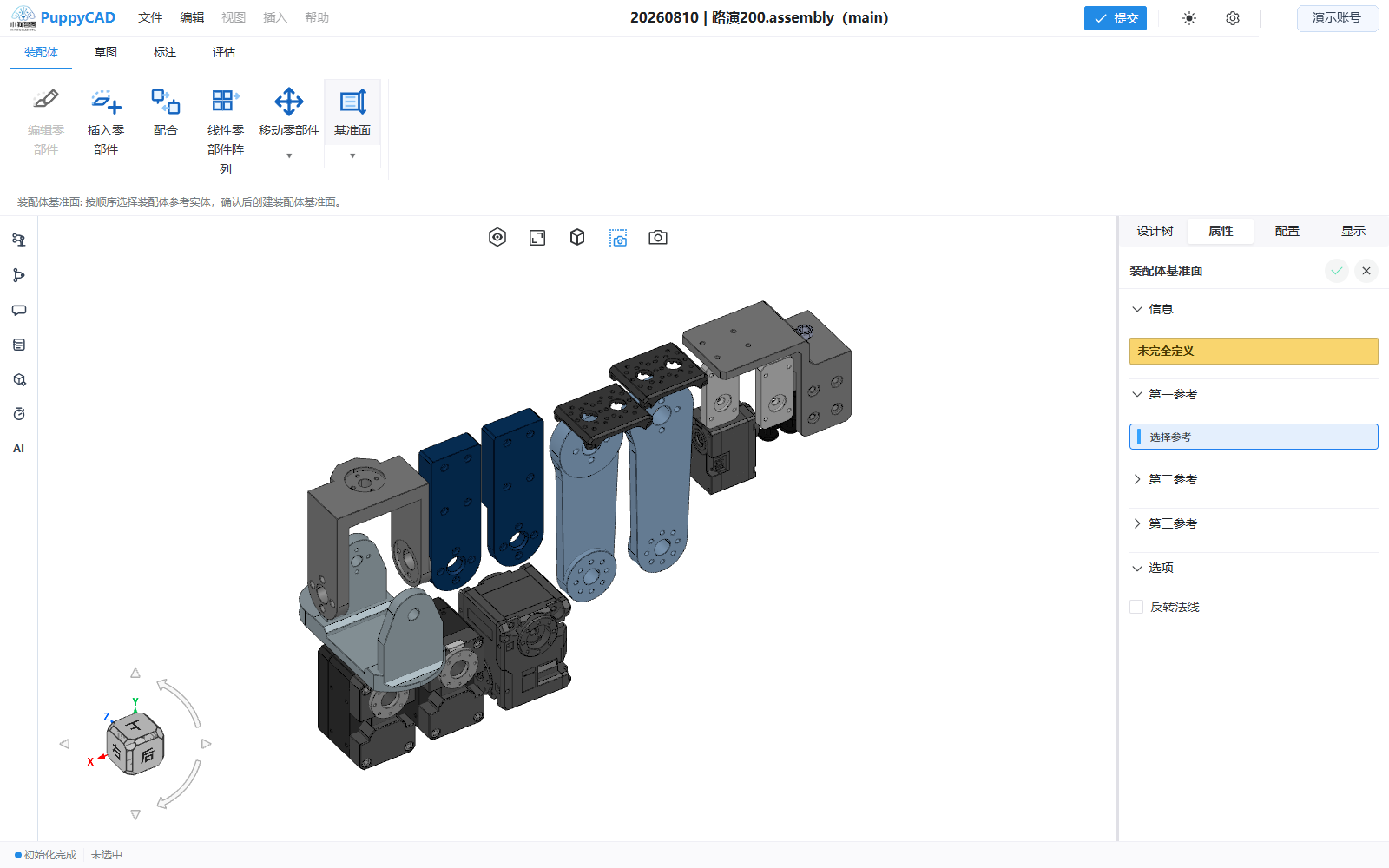

基准面预览用于核对位置、法线方向和候选解，确认后才成为可引用对象。

从参考 1 开始，最多使用三个槽位选择点、线、轴、平面或曲面。可用约束会根据组合动态显示，包括重合、平行、垂直、夹角、偏移、两侧对称、法向、相切和投影。

常见任务：

• 从组件安装面偏移指定距离。
• 在两个平行面之间建立中间面。
• 围绕轴创建角度基准面。
• 在解析曲面上建立相切面。

可切换反转等距、反转法线和候选解；多个平行面场景还可设置基准面数量。

装配引用的稳定性

装配体参考几何体依赖组件实例和实例内拓扑。以下修改可能使引用失效：

• 删除或替换参与组件。
• 编辑来源零件导致目标边、面或顶点消失。
• 删除子装配体或改变层级。
• 修改阵列导致所引用实例不再存在。

优先引用固定基准件、组件参考几何体和主要解析面，避免依赖易变化的小边或阵列临时位置。

与配合和阵列配合使用

• 用参考轴为同心、方向型配合和实例旋转提供稳定轴线。
• 用参考基准面为重合、平行、垂直、距离和角度配合提供明确方向。
• 用参考点定义移动目标、阵列到参考或装配定位。

创建后应在设计树中确认参考几何体属于预期装配层级，并通过编辑上游组件验证其更新行为。
